Zehnder Terraline
Unterflurkonvektoren zum Heizen und Kühlen
- Im Boden integriert
- Elegante und leistungsstarke Alternative zu freistehenden Heizkörpern

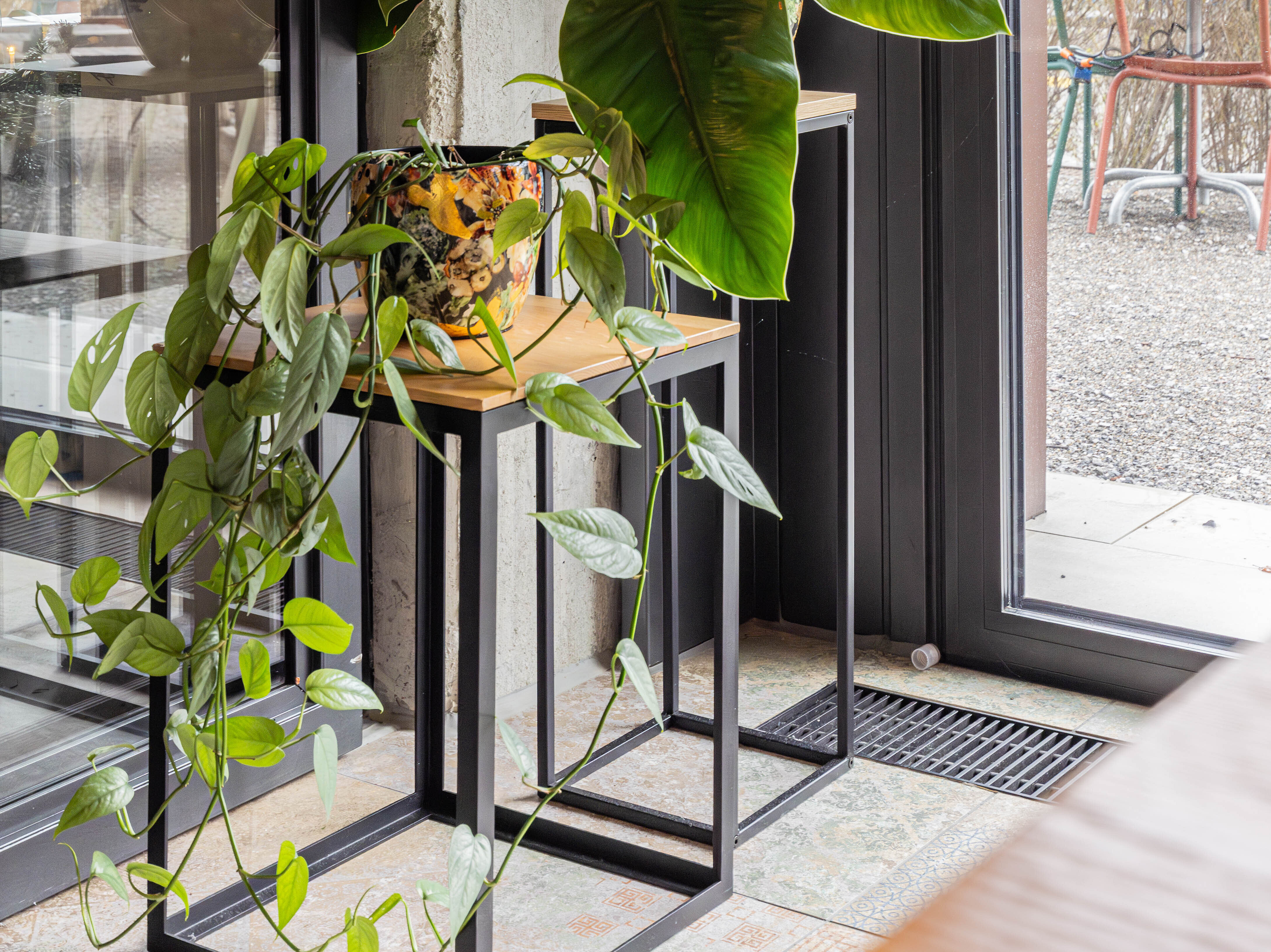

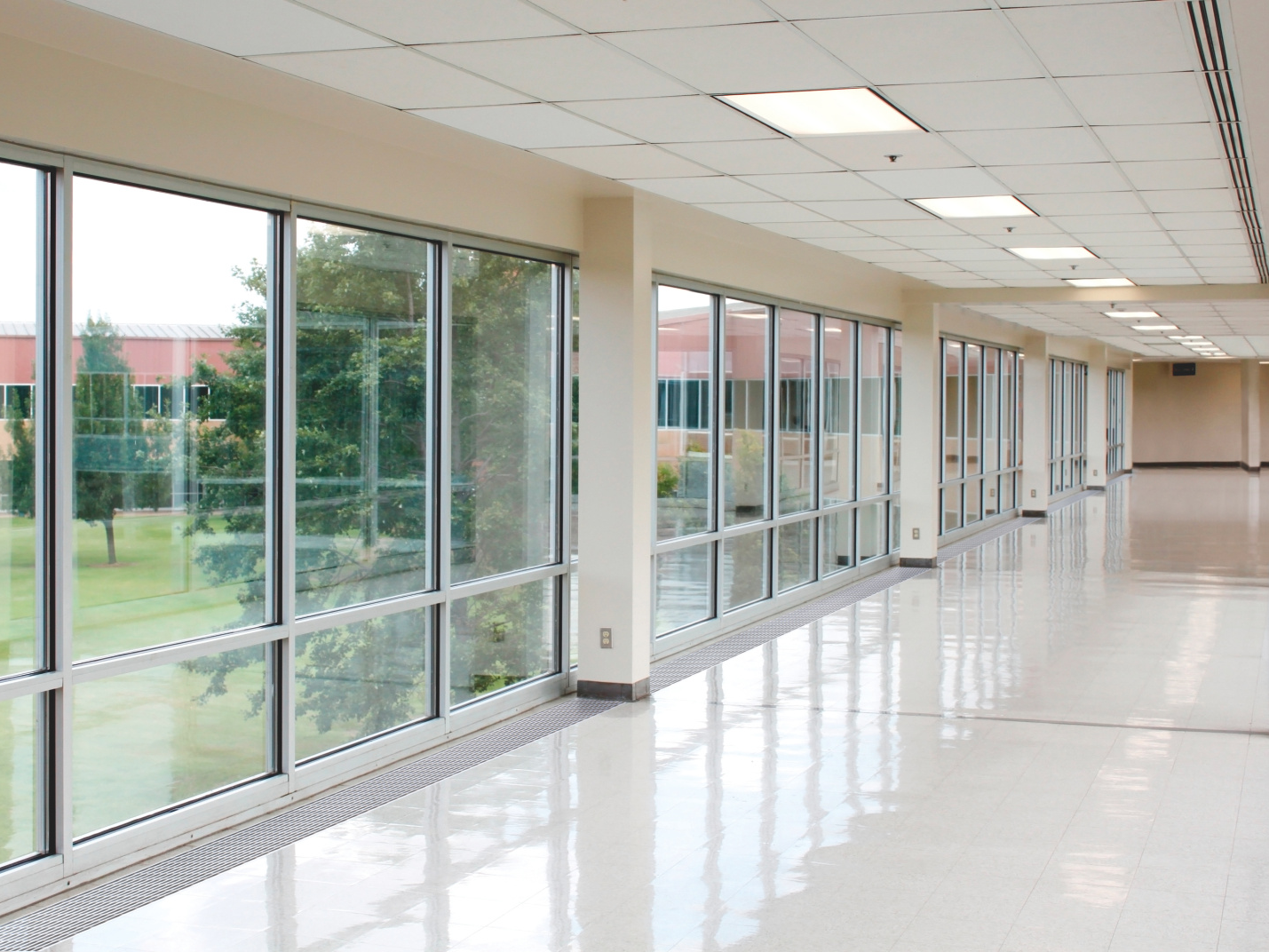

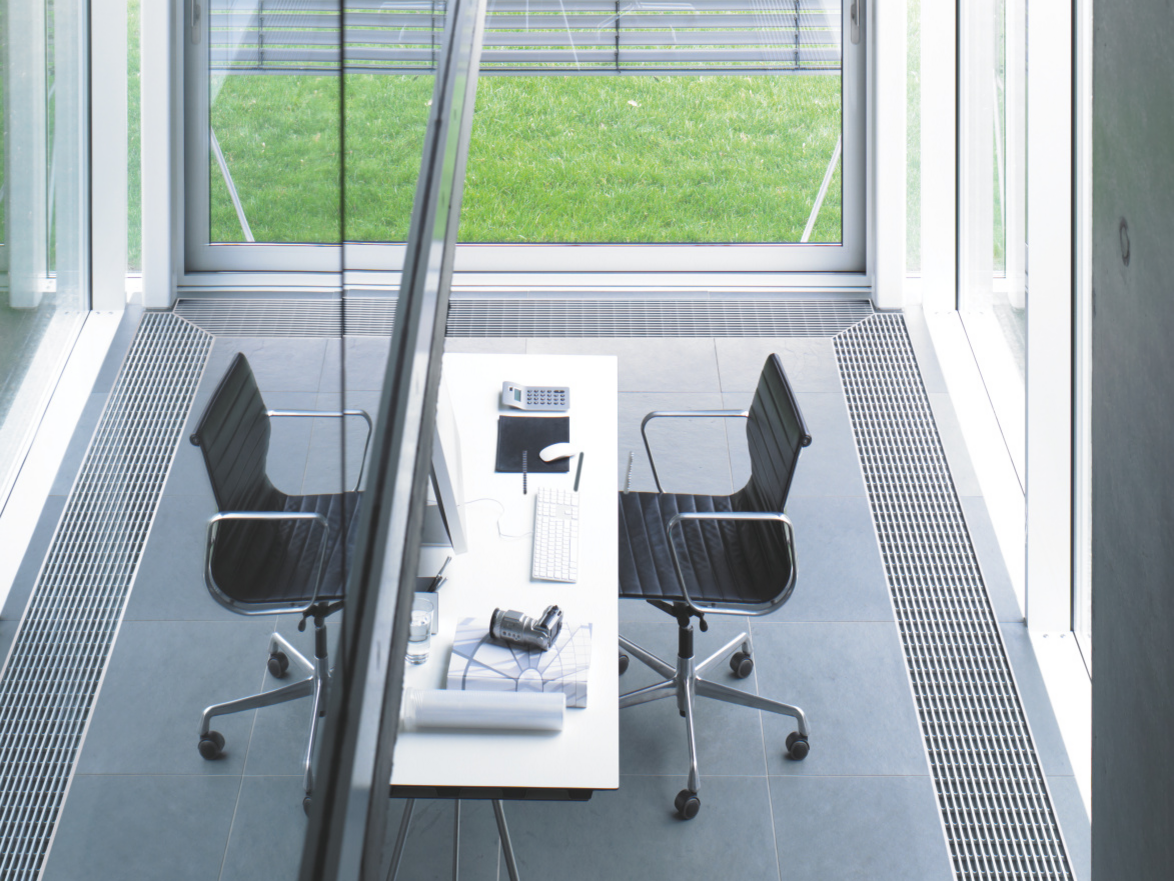

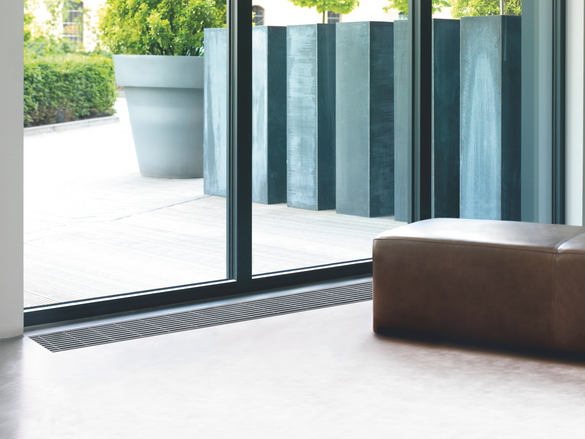

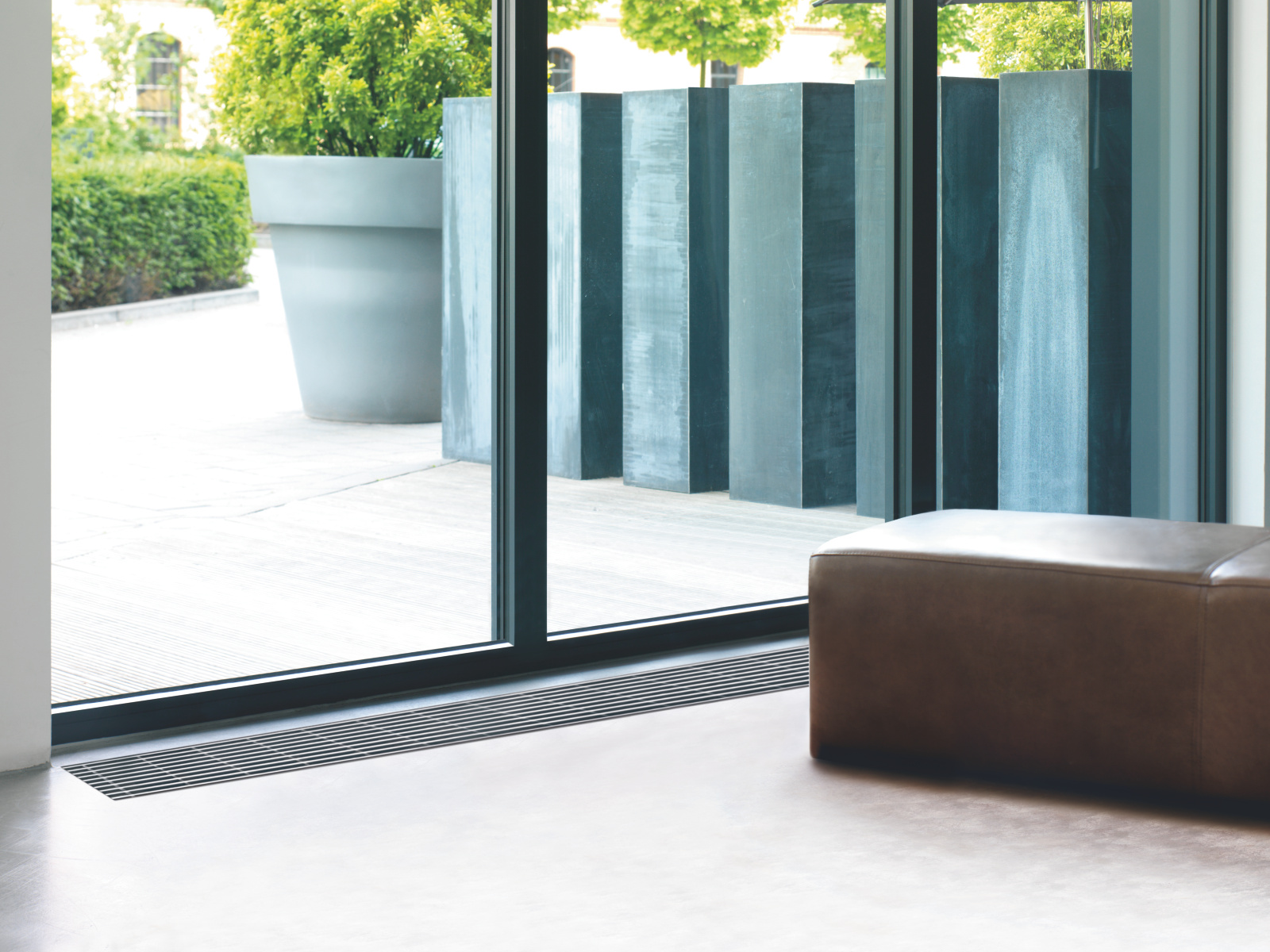

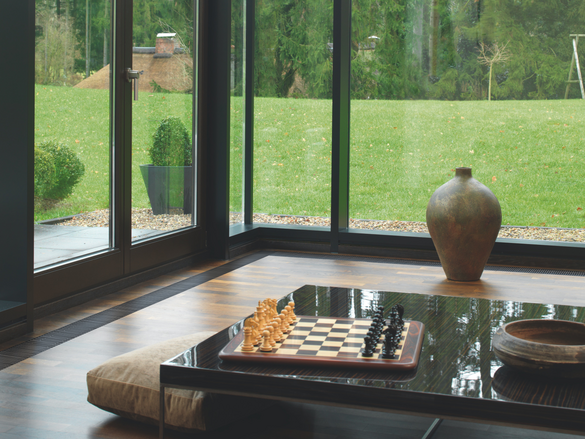

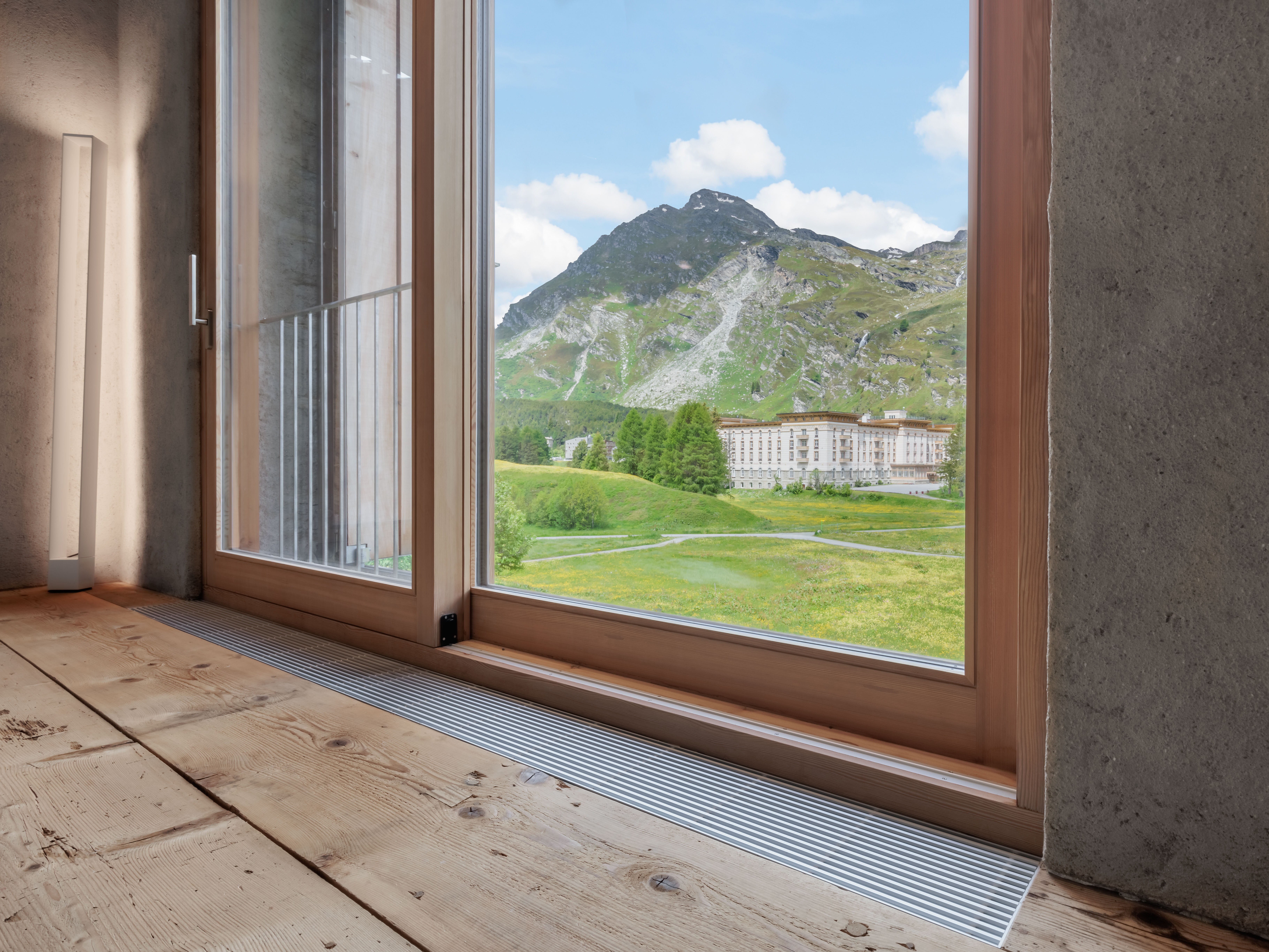

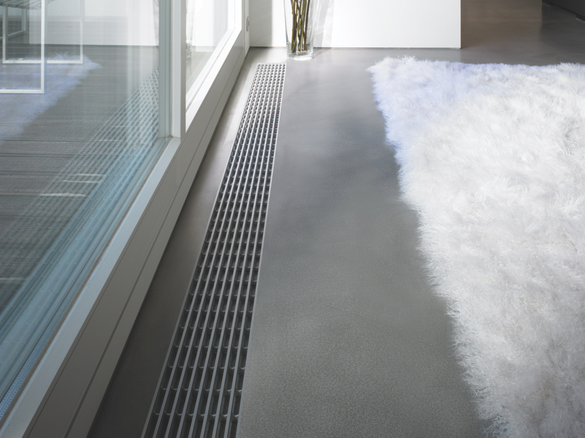

Die Unterflurkonvektoren (UFK) aus der Produktfamilie Zehnder Terraline sind Heizkörper und werden in den Boden verlegt. Sie werden idealerweise vor grossen Fensterfronten eingebaut, wo sie für die Beheizung wie auch Kühlung der Raumluft das Zusammenspiel fallender Kaltluft und aufsteigender Warmluft (Konvektion) zunutze machen.

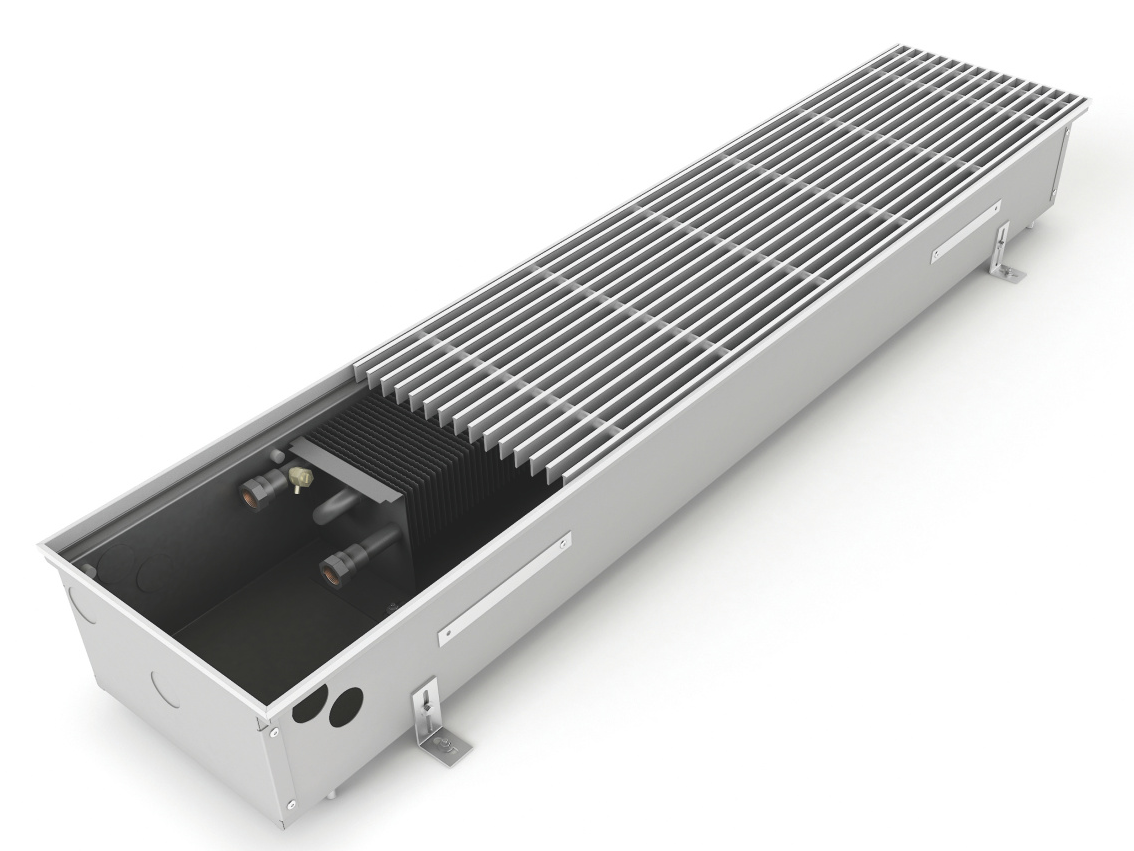

In einer verzinkten Bodenwanne befinden sich die Wasseranschlüsse zum Heizsystem und der Wärmetauscher, welcher effizient die abfallende Kaltluft aufwärmt und als Warmluft aufsteigen lässt (natürliche Konvektion).

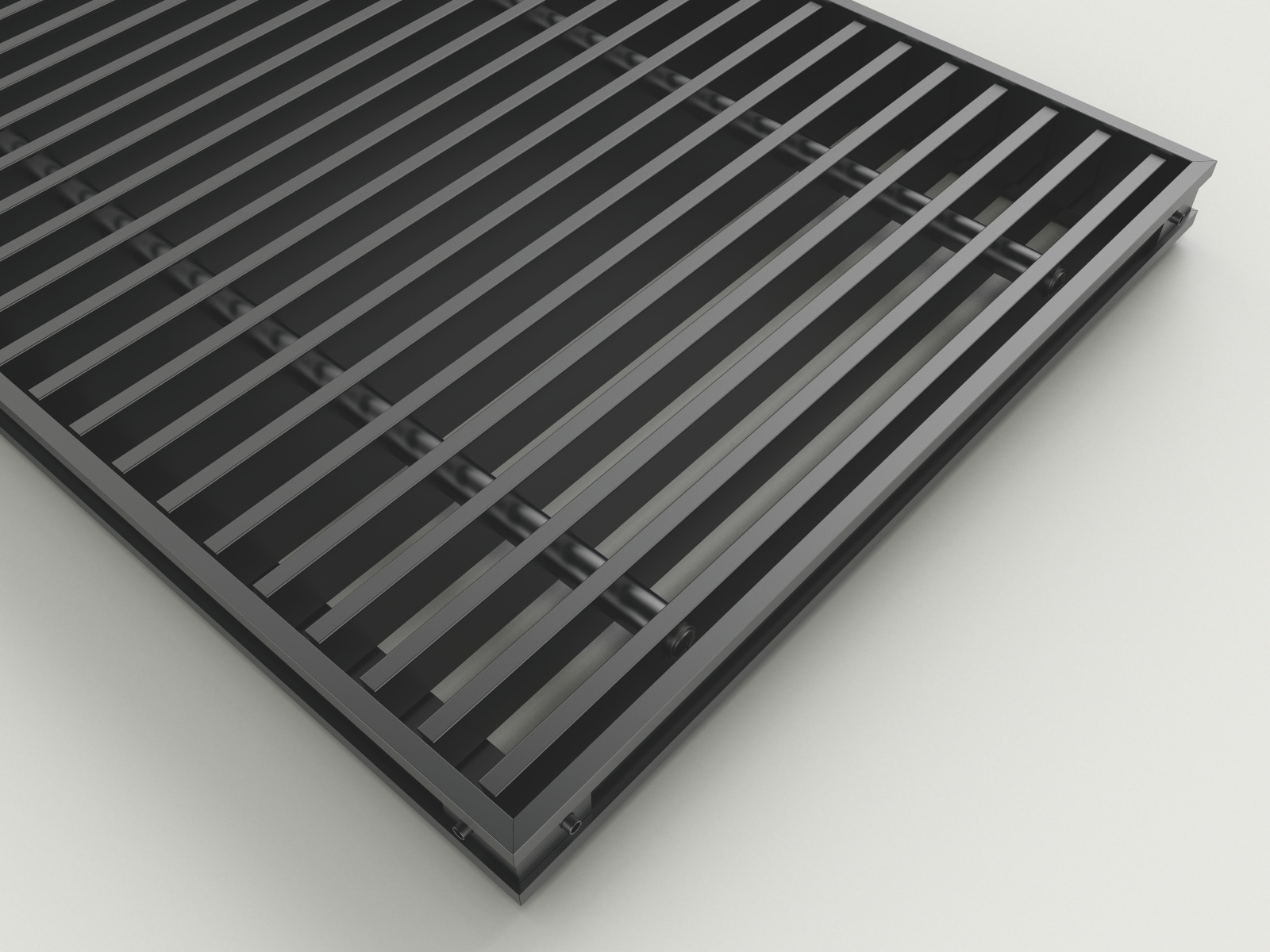

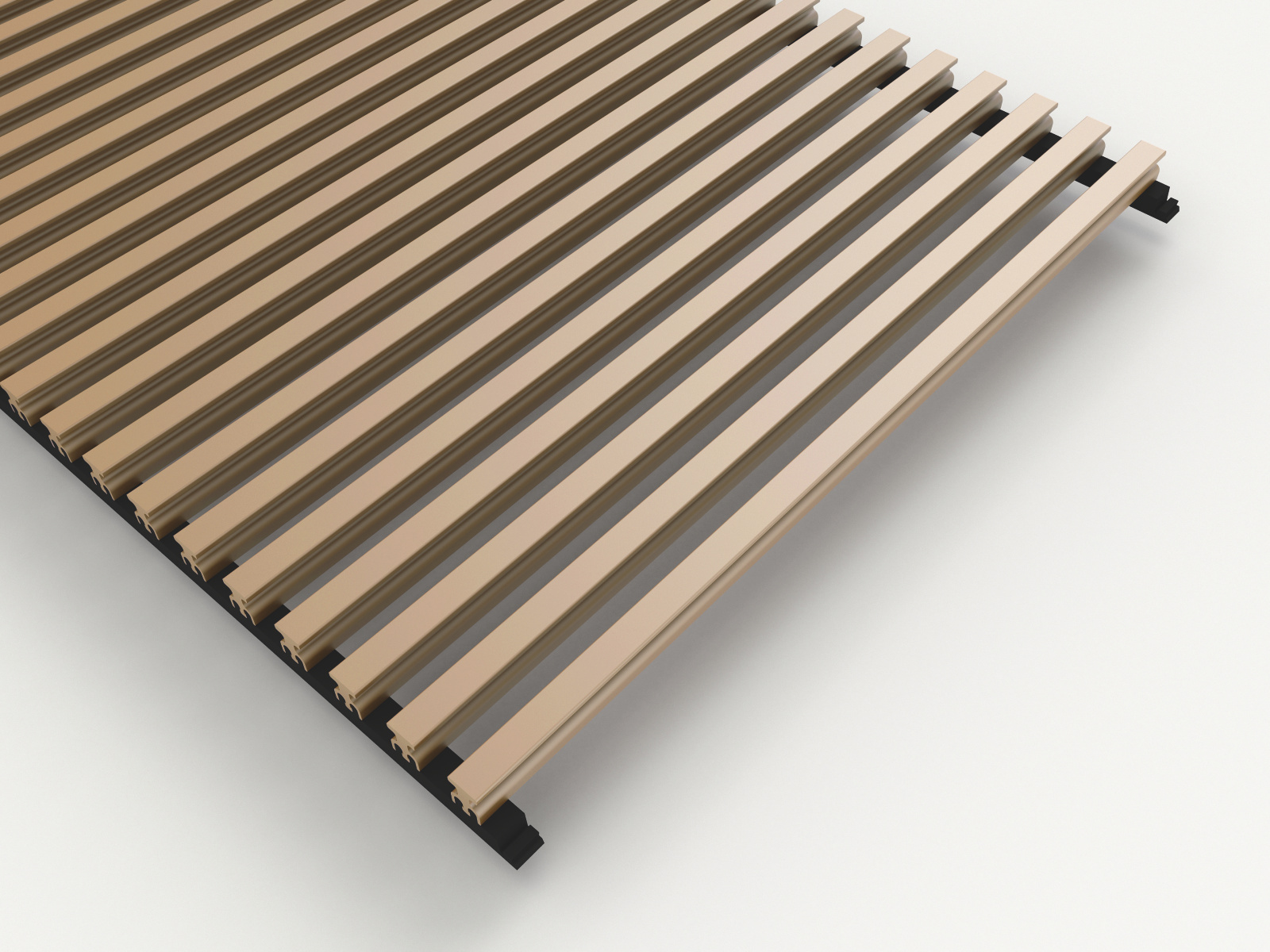

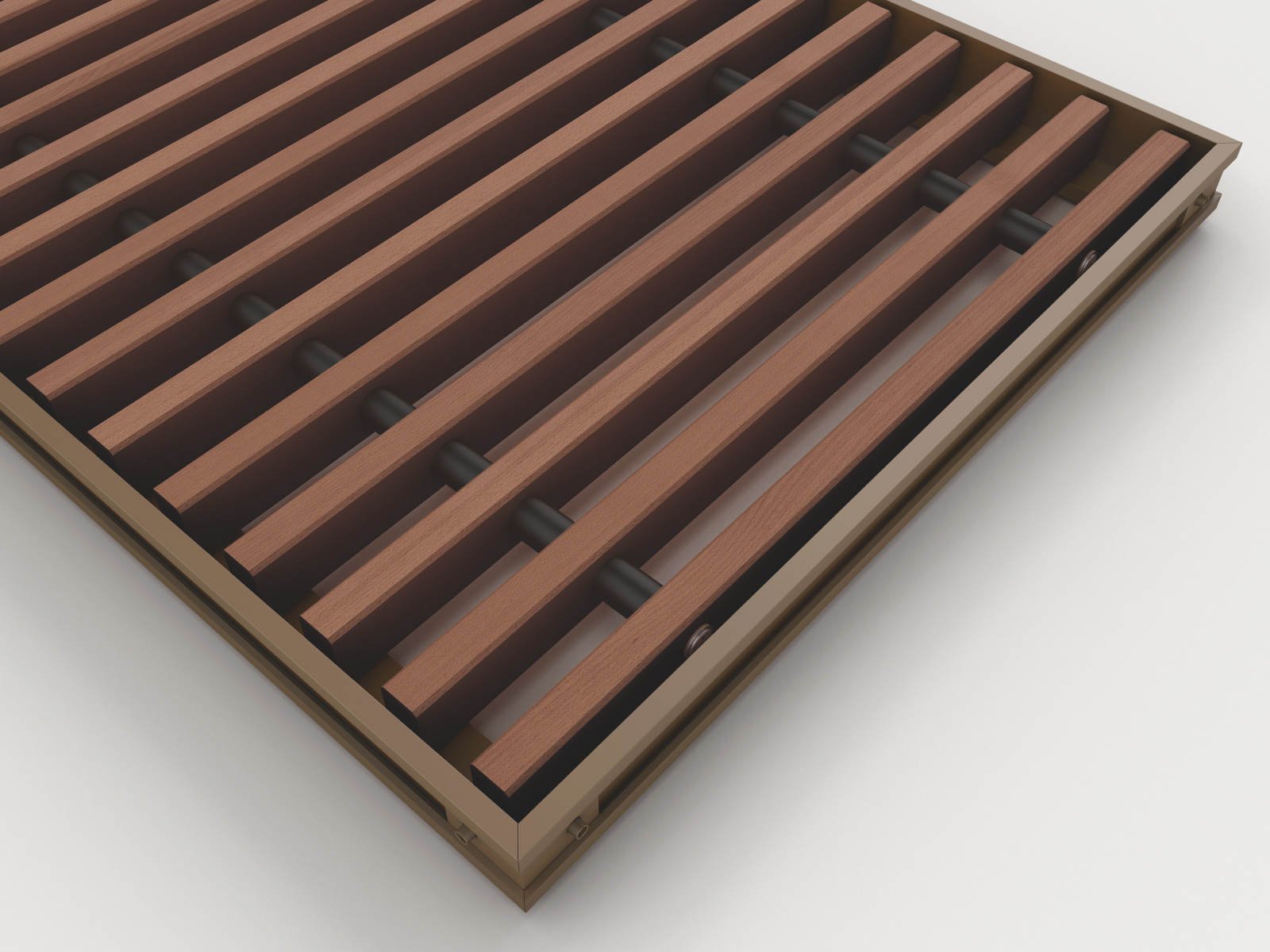

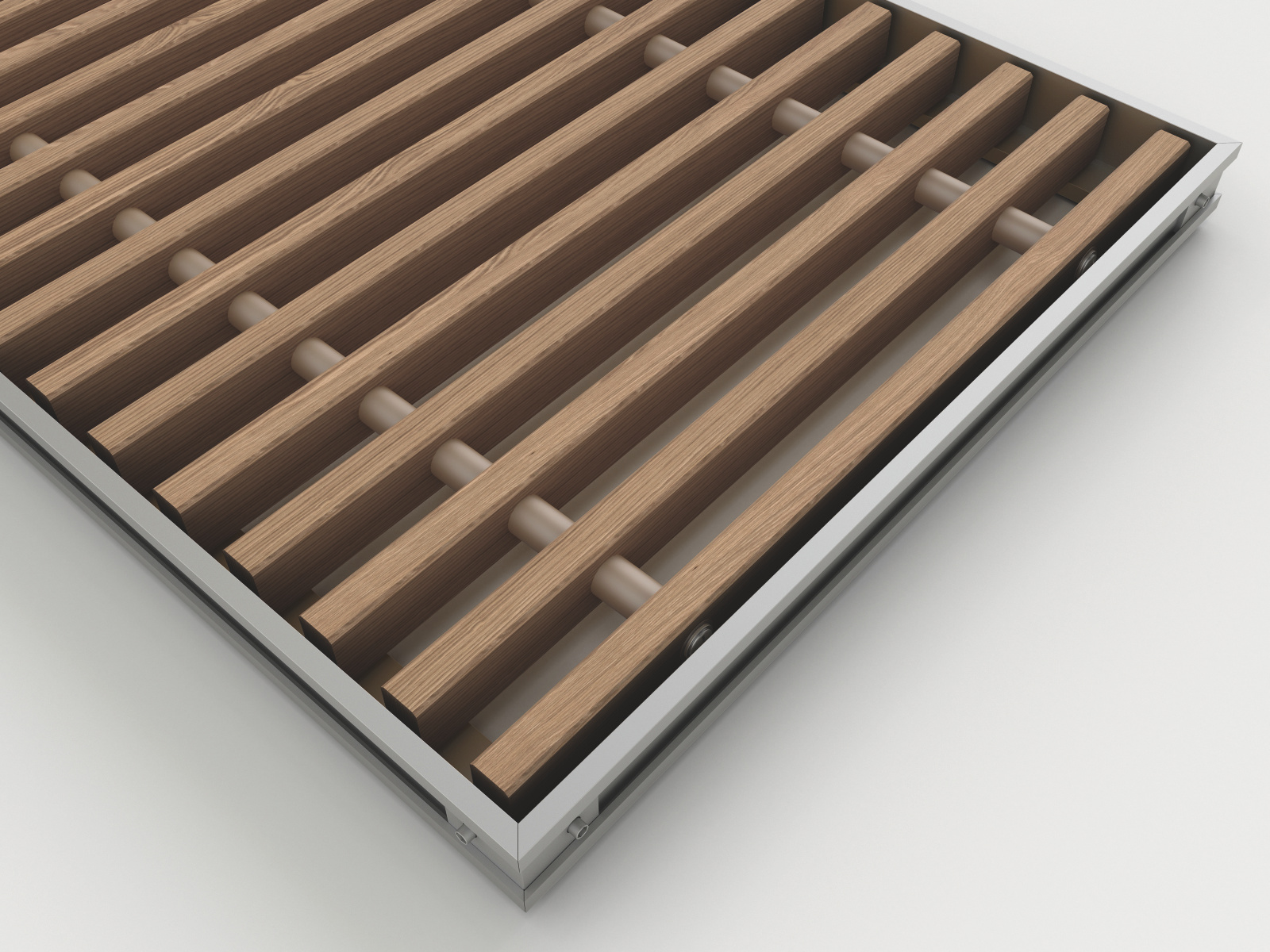

Die robusten Design-Abdeckgitter verdecken nicht nur die Technik, sondern sind auch begehbar.

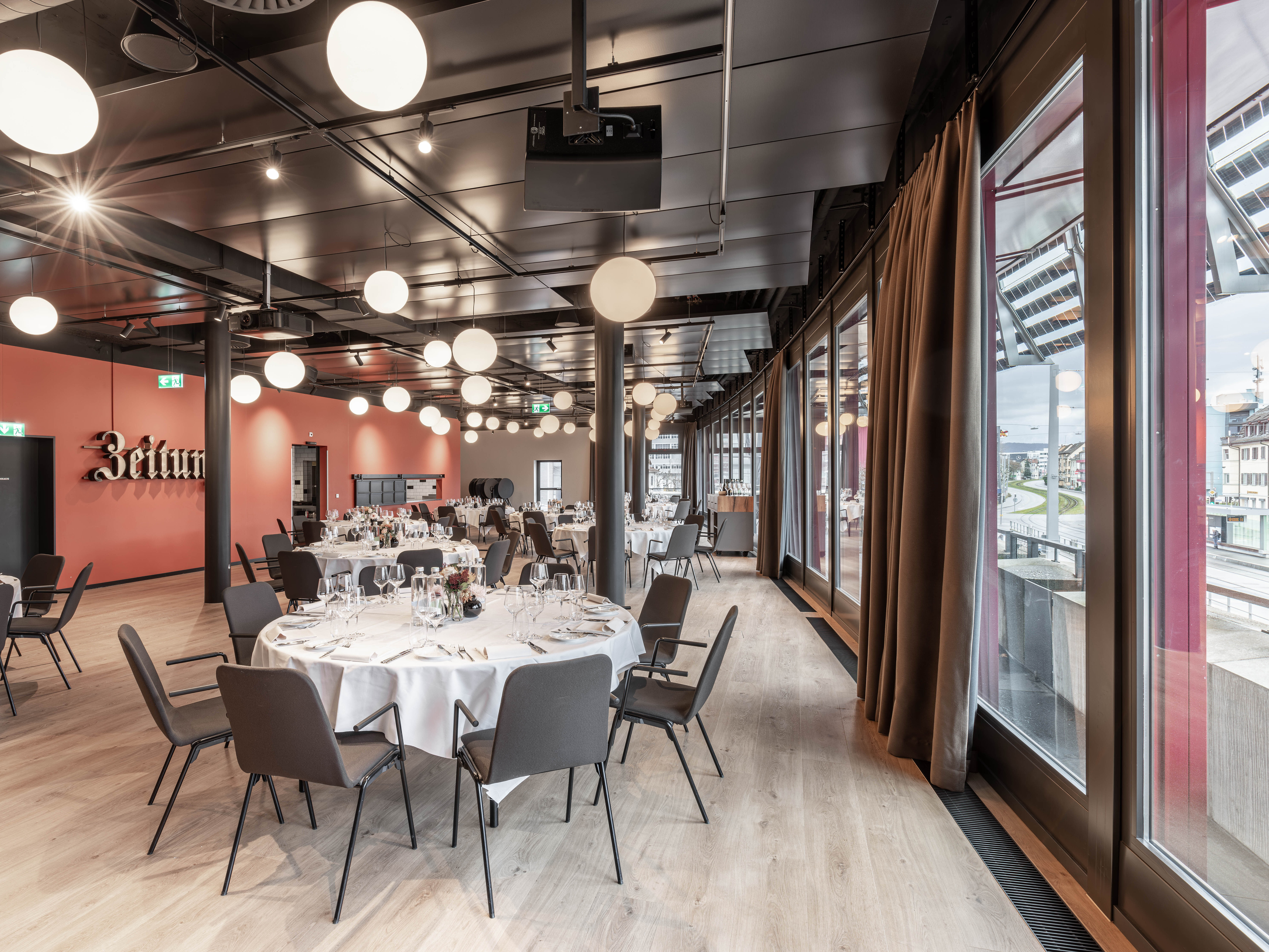

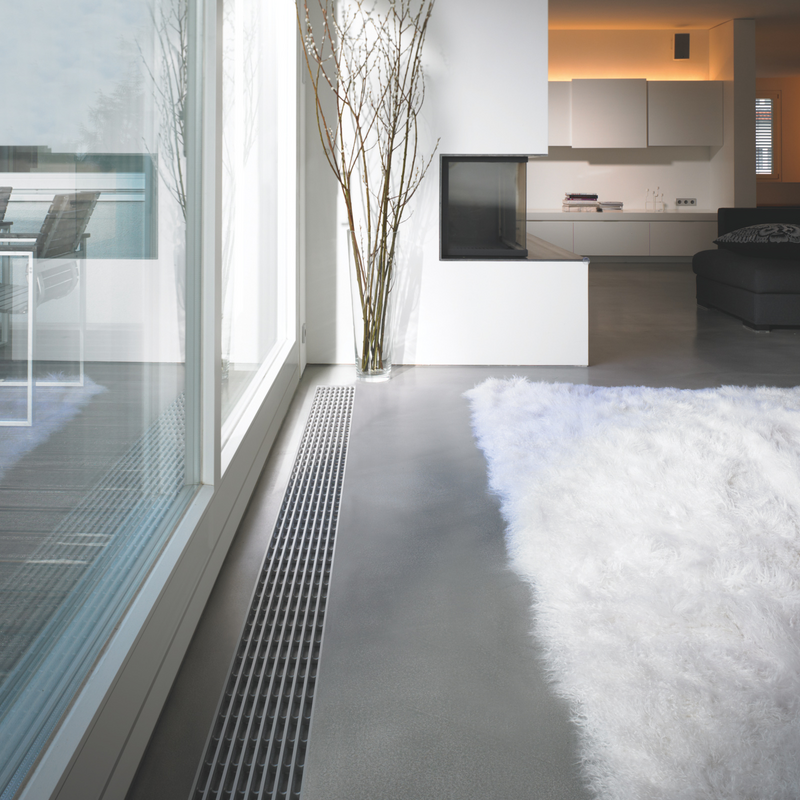

Ob in modernen Empfangsbereichen, Wirtschaftsgebäuden oder Privaträumen, ob in Ausstellungs- und Büroräumen oder in der Gastronomie – die Zehnder Unterflurkonvektoren Terraline fügen sich nahezu unsichtbar in jede Architektur ein.
Wertvolle Kombination mit Bodenheizung
Bodenheizungen reagieren träge auf plötzliche, thermische Einflüsse an grossen Glasfronten. Hier sind Zehnder Unterflurkonvektoren in Kombination mit Bodenheizungen genau richtig. Sie lindern schnell und bedarfsgerecht die Temperaturunterschiede, trotz Niedertemperatur-Heizsystem.

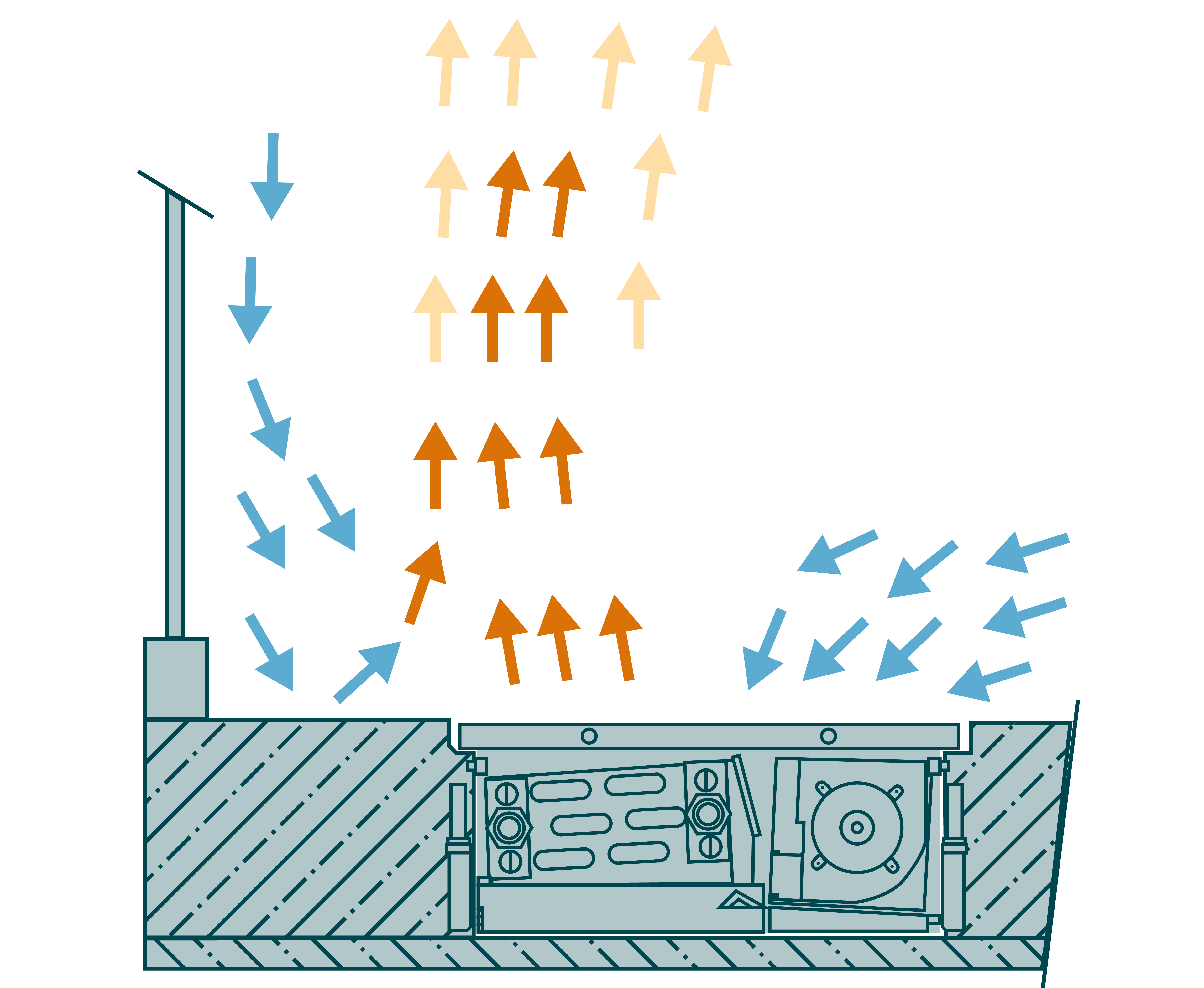

Im Warmwasserbetrieb heizen die Unterflurkonvektor mit natürlicher Konvektion. Mit Lüfter ausgestattet wird die Konvektion verstärkt, und am Kaltwasser angeschlossen können im Sommer die Räume angenehm temperiert werden.

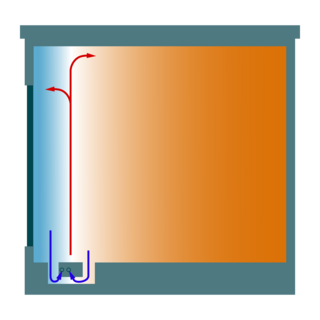

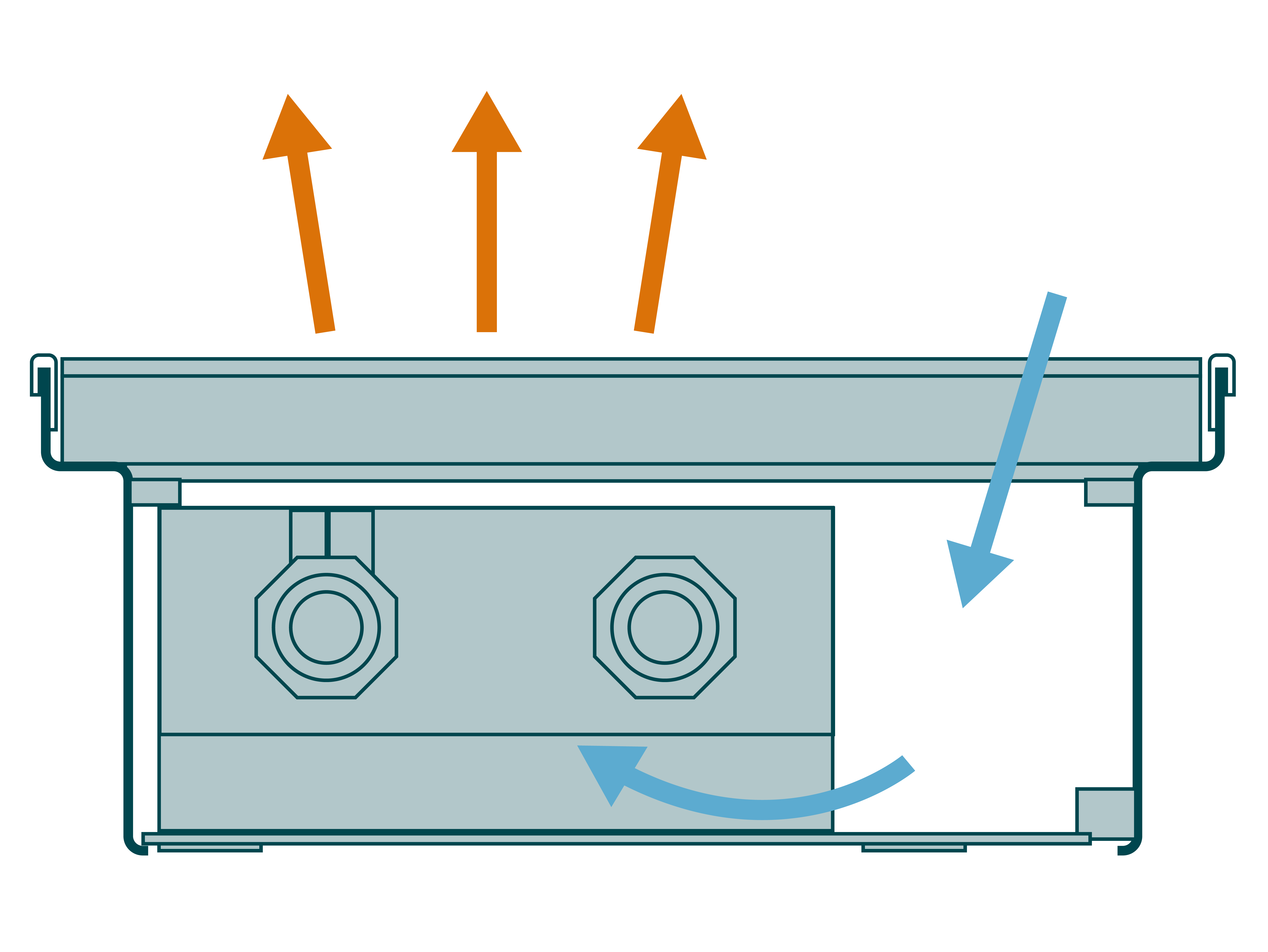

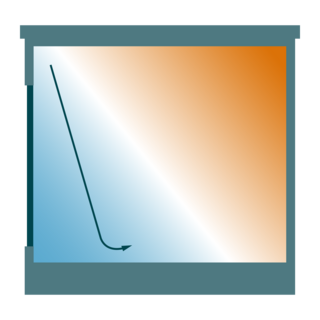

Die Unterflurkonvektoren Zehnder Terraline nutzen die sogenannte Konvektion, das natürliche Aufsteigen warmer Luftmassen, um die Räume zu beheizen. Die aufwärts strömende Luft bildet eine Art Wärmevorhang und so kann sich die Kaltluft unmittelbar an der Glaswand kaum mit der Raumluft vermischen. Gleichzeitig wird die abfallende Kaltluft über die Wärmetauscher im UFK aufgeheizt.
Eine Auskühlung wie auch unangenehme Zugluft wird vermieden, und eine wohlige Wärme kann sich im Raum ausbreiten.

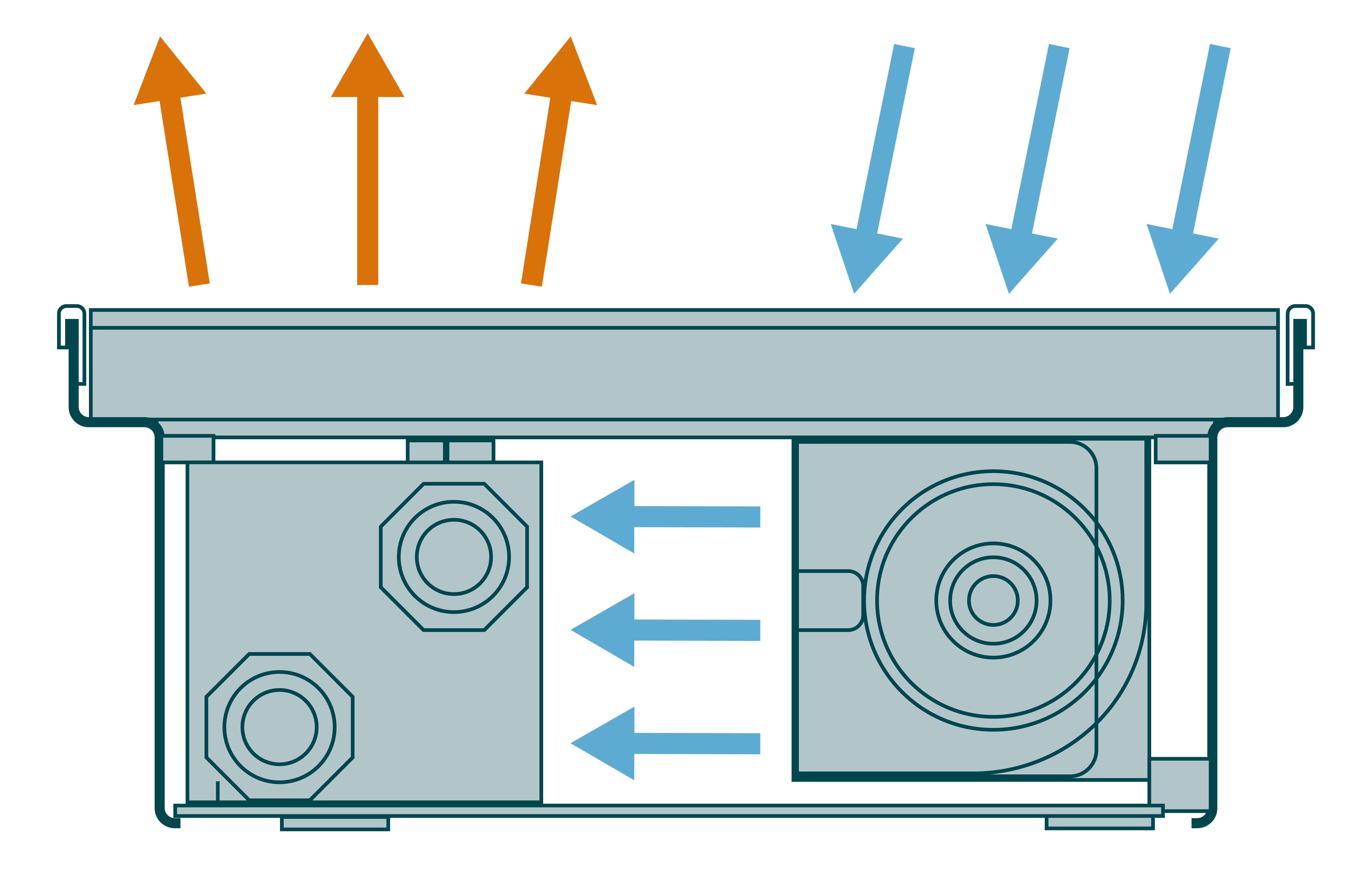

Der Unterflurkonvektor Zehnder Terraline Neo als auch Terraline Fresh sind zusätzlich mit einem Lüfter ausgerüstet. Dieser kann die Konvektion verstärken und somit die Heizleistung erhöhen. Gerade in Altbauten mit einer hohen Heizlast ist das ein grosser Vorteil. Die Unterflurkonvektoren mit Lüfter eignen sich auch für den Betrieb mit Niedertemperatur Heizsystemen bestens.
Je nach Bedarf können die integrierten Lüfter mit modernen EC-Motoren auch nur für kurze Heizphasen zugeschaltet werden.

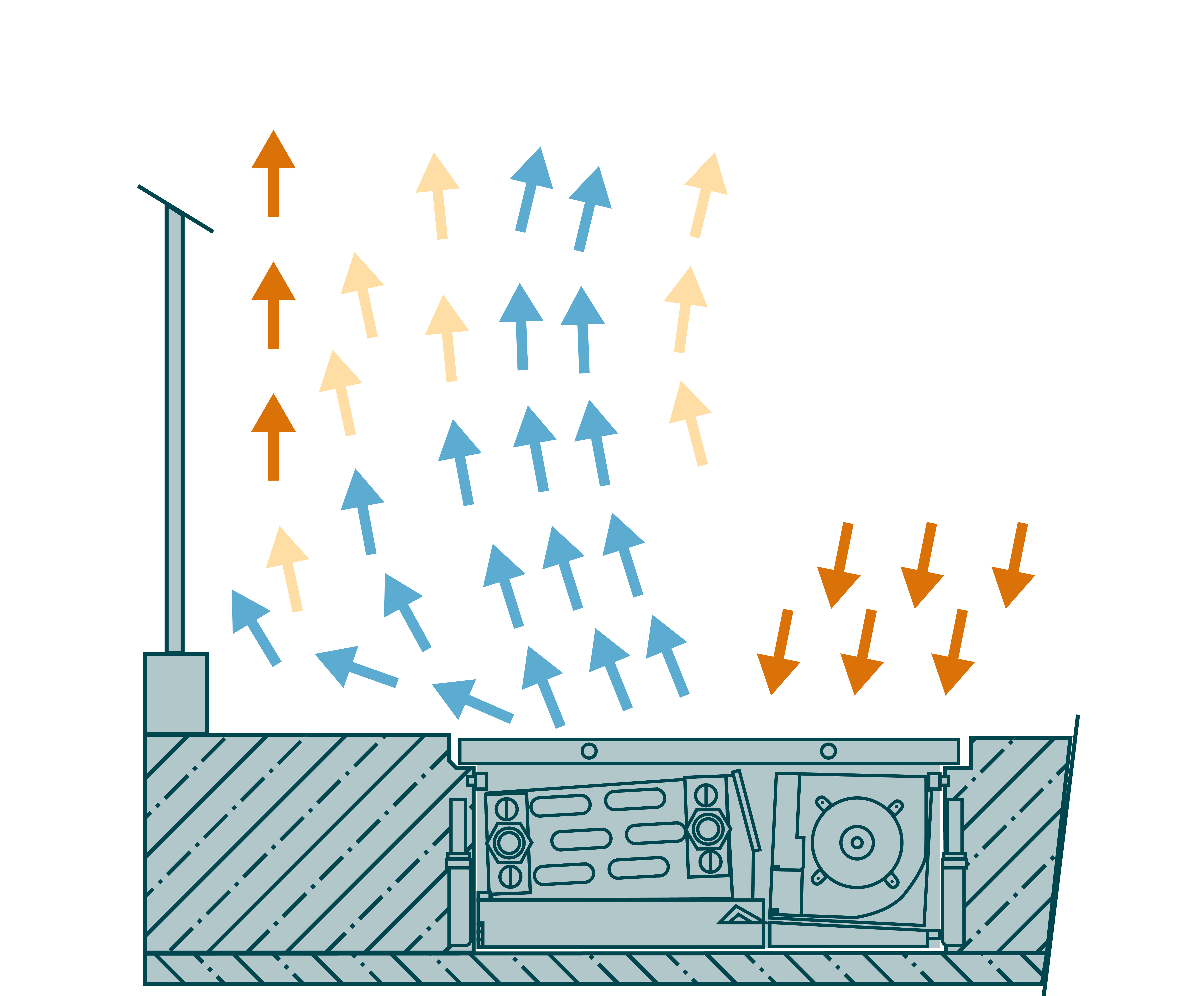

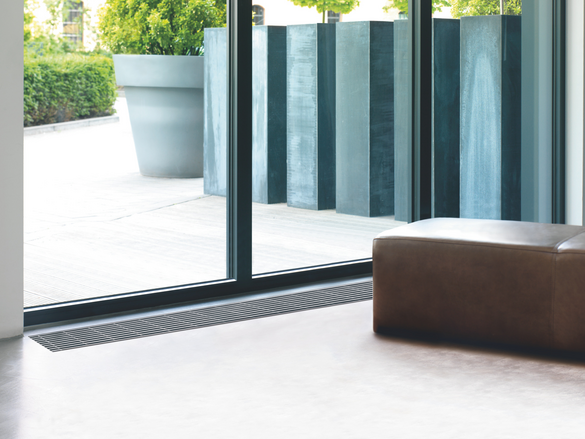

Im Sommer kann der mit Lüfter ausgerüstete Unterflurkonvektor Zehnder Terraline Fresh im Kühlbetrieb auch für eine angenehme Temperierung der Raumluft sorgen.
Eine dafür geeignete Wärmepumpe stellt Kaltwasser (Free-Cooling) bereit. Die Wärmetauscher im Zehnder Terraline Fresh kühlen die Raumluft. Die Lüfter sorgen für eine angenehme Verteilung der temperierten Luft und das Raumklima bleibt ausgeglichen trotz Sommerhitze und Sonneneinstrahlung.
Drei verschiedene Terraline-Modelle und ihre Funktionen.
 Heizbetrieb |  Mit Lüfter |  Kühlbetrieb | |
|---|---|---|---|
| Zehnder Terraline (Basic) | |||
| Zehnder Terraline Neo | |||
| Zehnder Terraline Fresh |
Je nach Bedürfnis kommt eines der drei Modelle aus der Zehnder Terraline Familie in Frage.
Unsere Fachexperten beraten Sie gerne.
Der Terraline-Wärmetauscher in der Bodenwanne besteht aus Kupferrohren und Aluminiumlamellen. Dank der einzigartigen Bauweise und hochwertiger Materialien vermag der UFK-Wärmetauscher schnell auf Temperaturschwankungen zu reagieren und verhilft so rasch zu angenehmen Raumtemperaturen.
Die Querstromlüfter im Zehnder Terraline Neo und Zehnder Terraline Fresh arbeiten mit modernen EC-Motoren (24 V), die sich durch einen geräuscharmen, sehr gut regelbaren und energieeffizienten Betrieb auszeichnen.

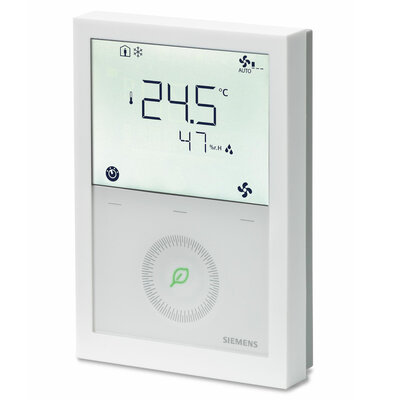

Die Zehnder Unterflurkonvektoren mit einem Lüfter lassen sich bedarfsgerecht steuern. Der digitale Raumthermostat kann auf «automatisch» oder «manuell» eingestellt werden. So kann direkt und individuell die Temperatur geregelt und für mehr Wohlbefinden gesorgt werden.
Der Zehnder Unterflurkonvektor bietet mit seinen verschiedenen Bauhöhen und Baubreiten eine grosse Modellvielfalt und eignet sich daher für nahezu alle Anwendungsfälle.

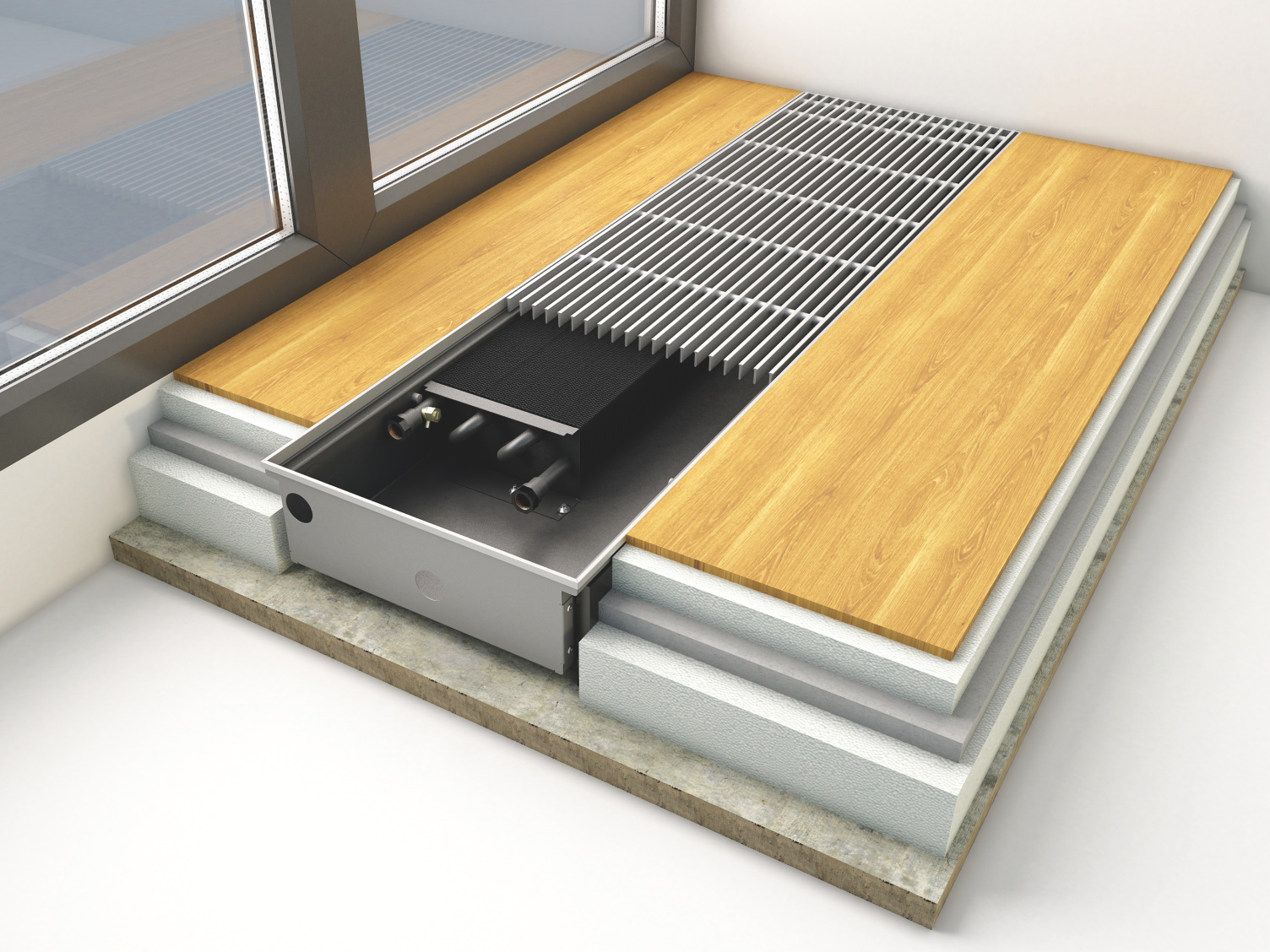

Die vorgefertigten Elemente, wie Bodenwanne mit Wärmetauscher, Anschlusstechnik und vorgestanzten Öffnungen für die Rohrdurchführung, lassen sich schnell und problemlos im Unterlagsboden einbauen. Nach der Fertigstellung ist nur der Rahmen samt eingelegtem, dekorativen Abdeckgitter sichtbar.
Sonderlösungen wie gebogen, gewinkelt oder mit Aussparungen, lassen auch aussergewöhnliche Einbauvarianten zu oder tragen zu einem stimmigen Raumdesign bei.

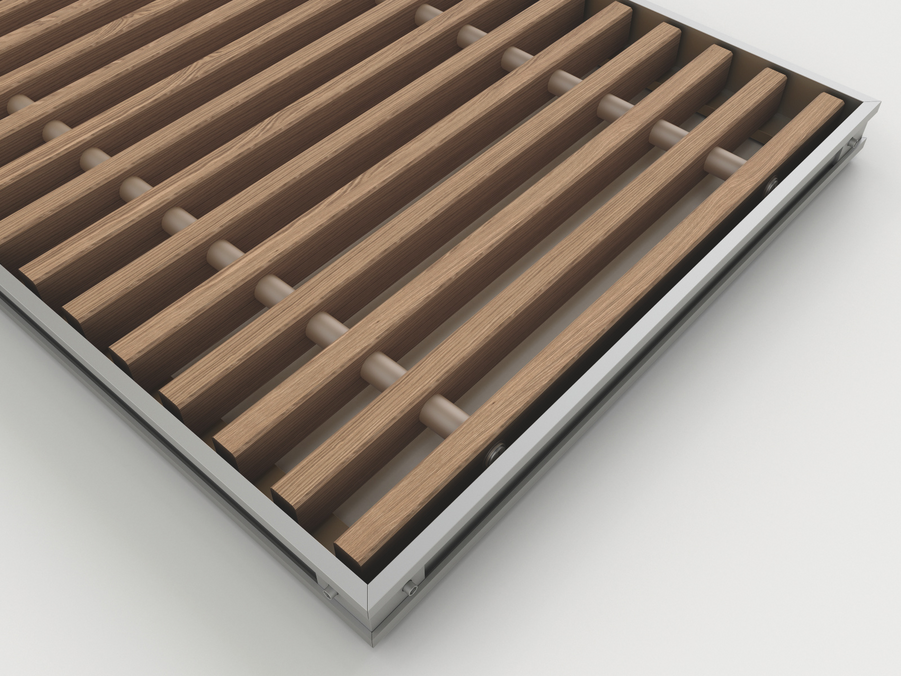

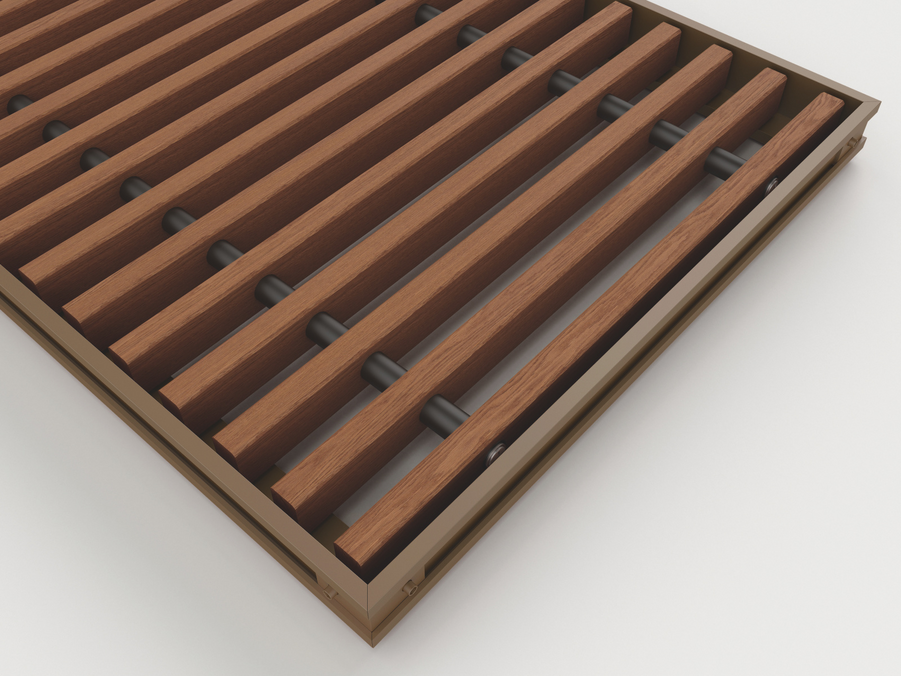

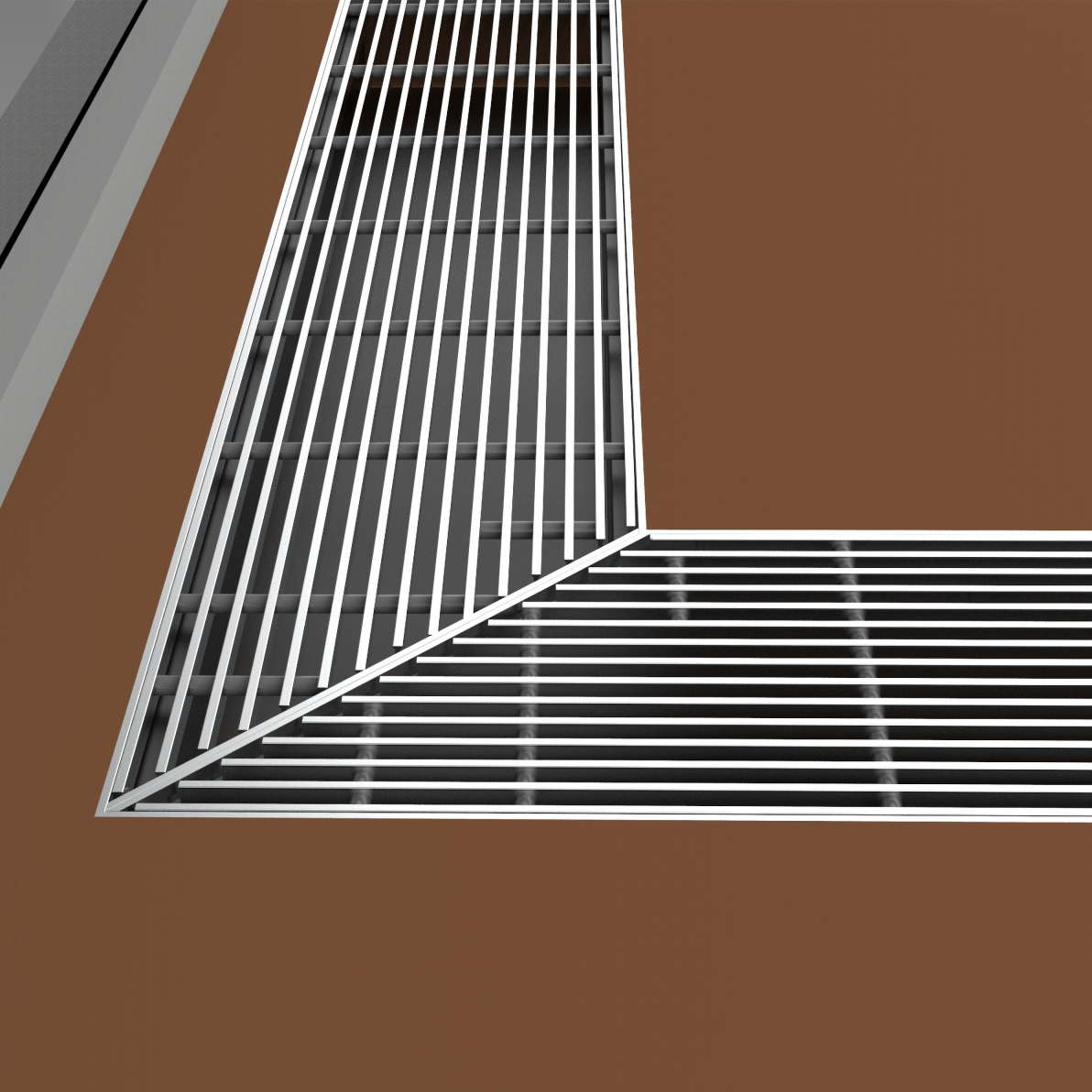

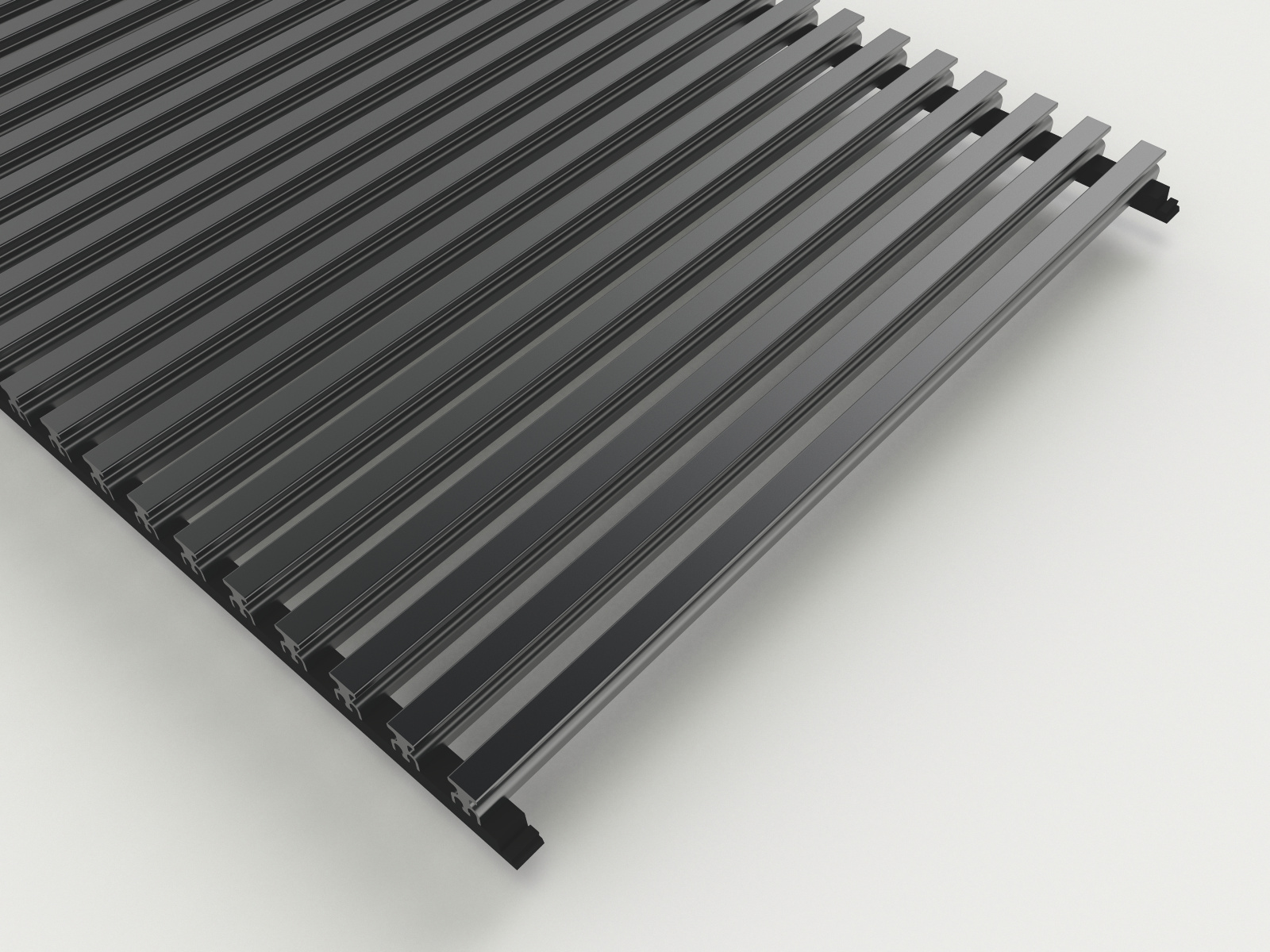

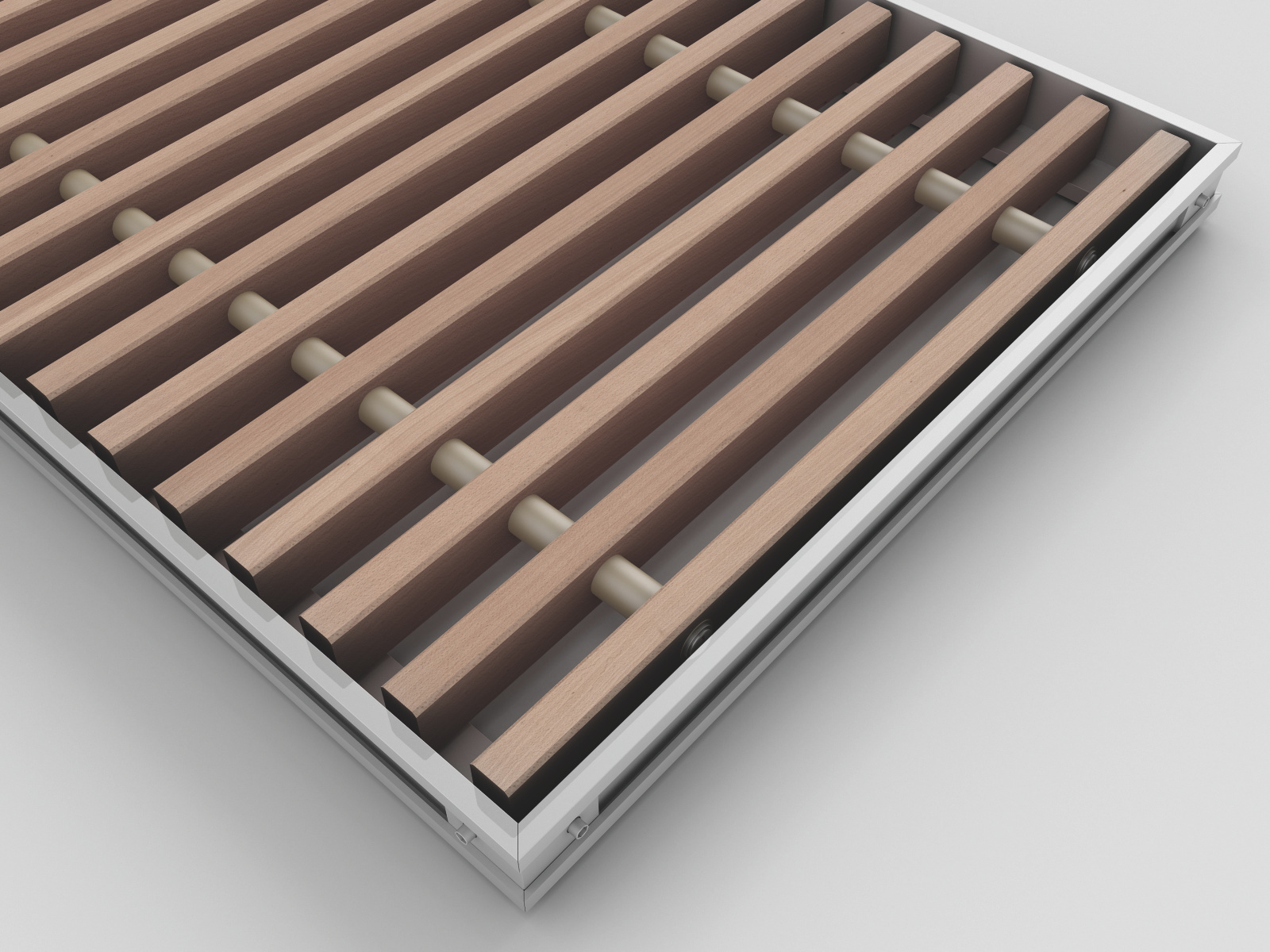

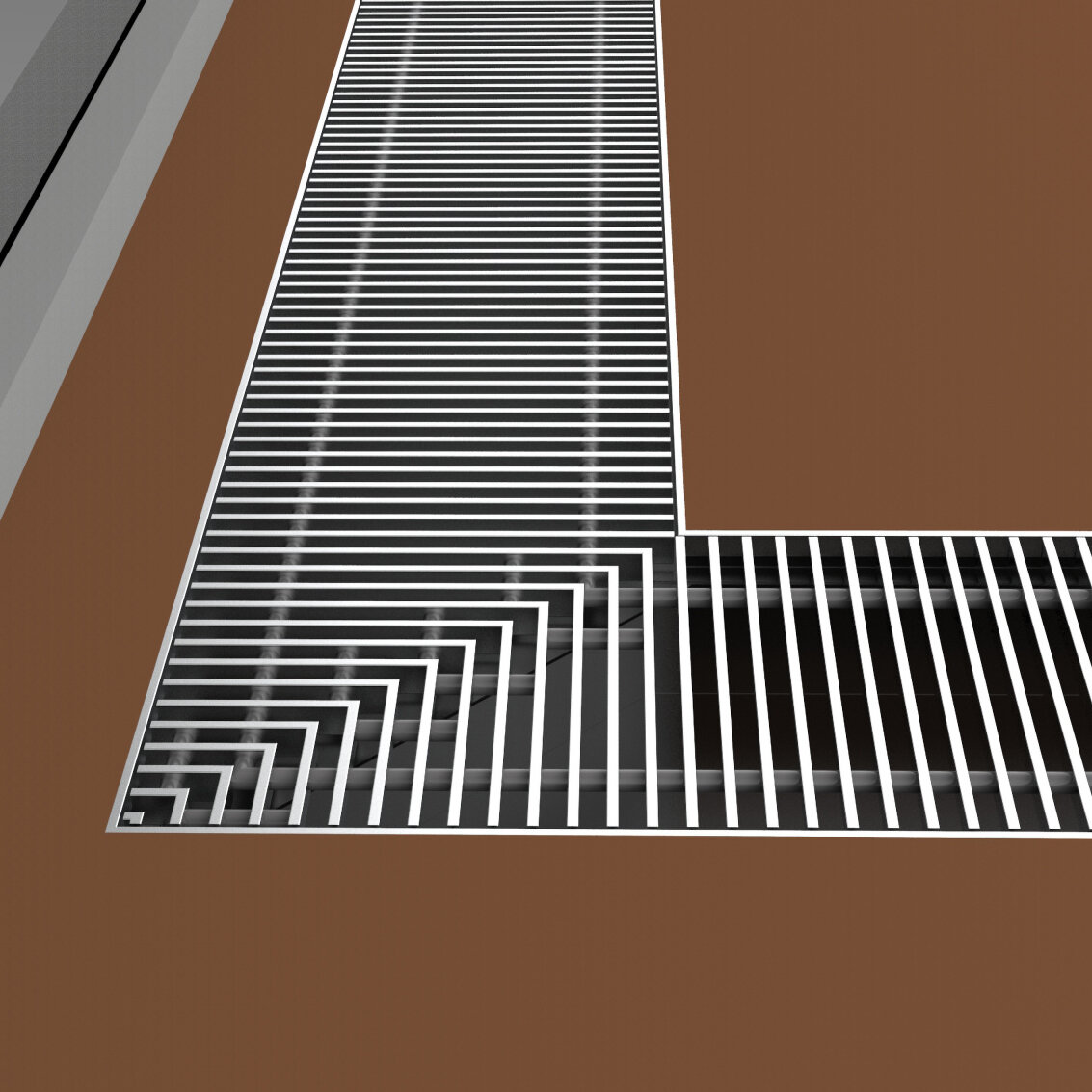

Die Design Abdeck-Gitter lassen sich optimal anpassen, ob als Eckvariante mit 45° oder 90° oder mit Aussparungen nach Mass.
Passen zu den lüfterunterstützten Unterflurkonvektoren-Modellen: UFT-07-25 und UFT-07-34.
Ja. Die Abdeckgitter sind trittsicher und robust. Dennoch empfiehlt sich bei einem oft benutzten Durchgang auf den Einbau von Unterflurkonvektoren zu verzichten.
Gründe: übermässige Verschmutzung und auch Abnutzung der Gitter, sowie grosser Wärmeverlust im Heizbetrieb.
Allgemein sollten keine Möbel auf die Unterflurkonvektoren gestellt werden. Die Konvektion und somit die Heizleistung würde dadurch gestört oder gar verhindert. Zudem könnten beispielweise Stuhlbeine die Gitter beschädigen oder zu Stürzen führen.
Die Unterflurkonvektoren lassen sich mühelos reinigen. Das Abdeckgitter anheben und mit dem Staubsauger allfälliger Staub und Schmutz in der Bodenwanne entfernen.
Je nach Situation reicht eine Reinigung alle 2 bis 4 Monate mit dem Staubsauger.
Bodenlange Vorhänge würden die Luftzirkulation und somit die Konvektion an der Fensterfront massiv beeinträchtigen.
Beschattung wie auch Sichtschutz müssen zwingend an der Fensteraussenseite montiert werden.
Das Heizsystem muss Free-Cooling zulassen, also im Sommer Kühlwasser bereitstellen können. Das können viele Sole-Wasser-Wärmepumpen.
Eine weitere Möglichkeit besteht, dass ein zusätzliches Heiz- und Kühlregister (bauseits) für Kühlwasser sorgt.

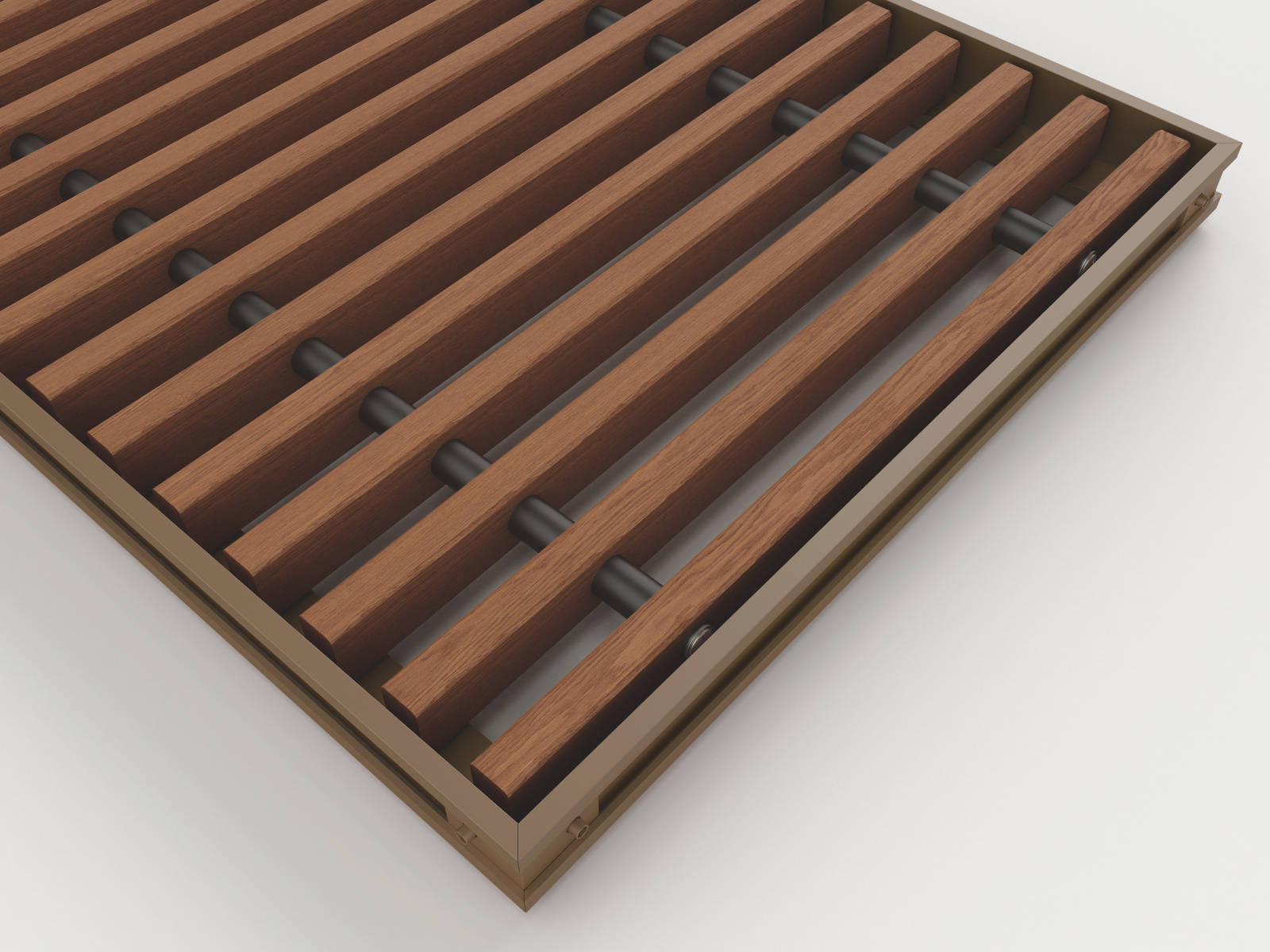

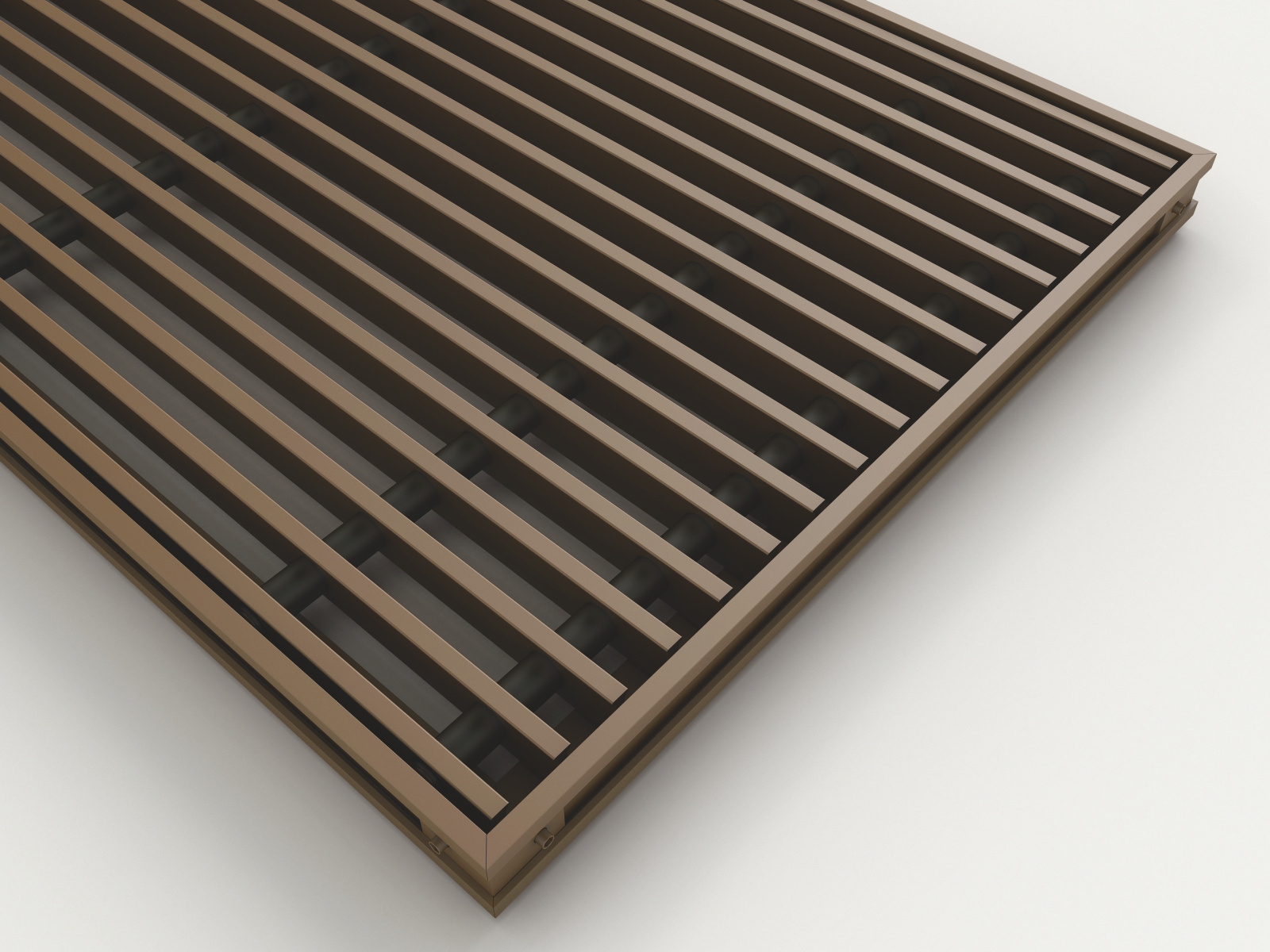

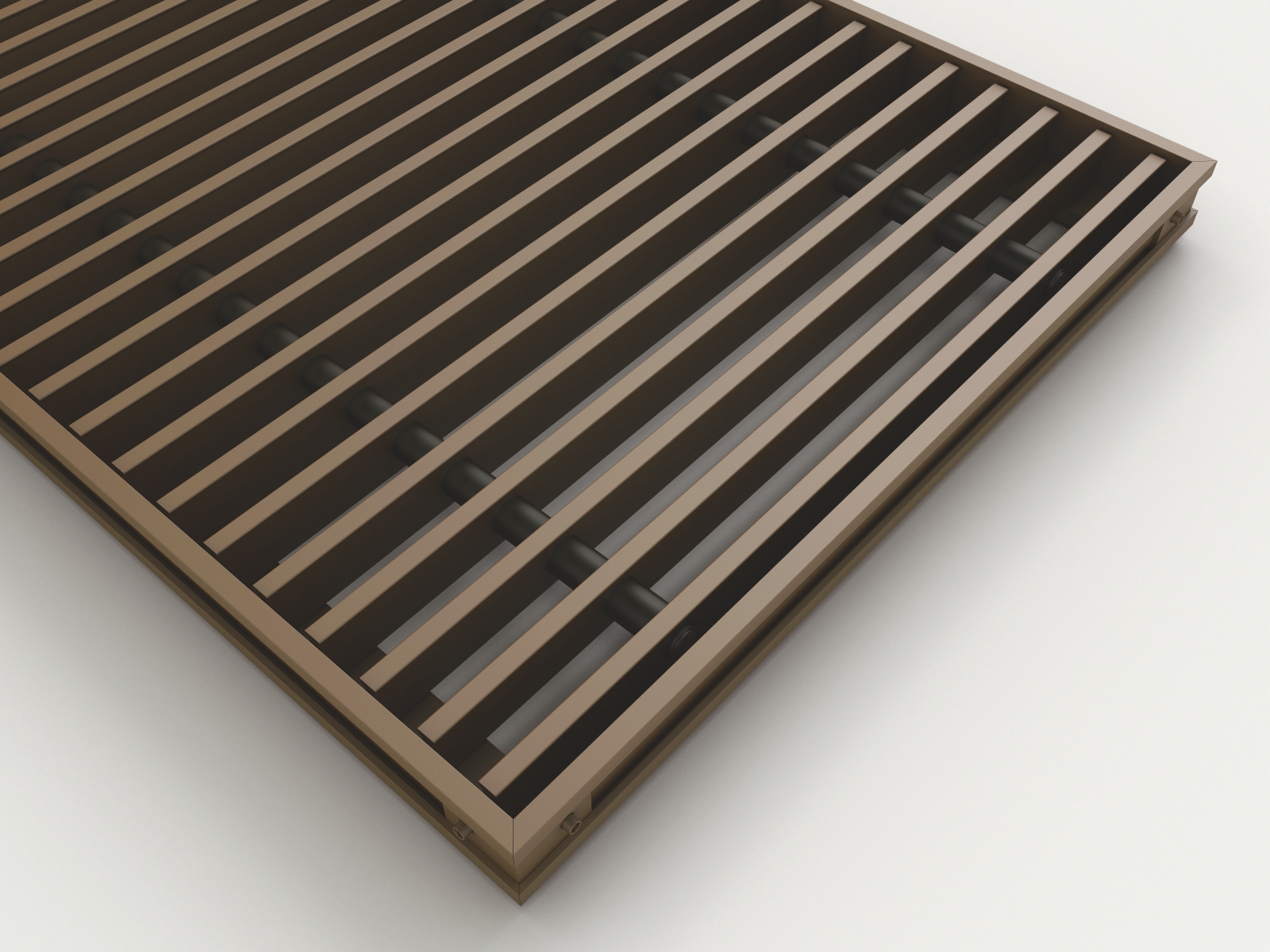

Der Rahmen ist aus Aluminium und standardmässig in der Farbe Natur eloxiert. Er ist auch in Bronze eloxiert und Schwarz eloxiert erhältlich.

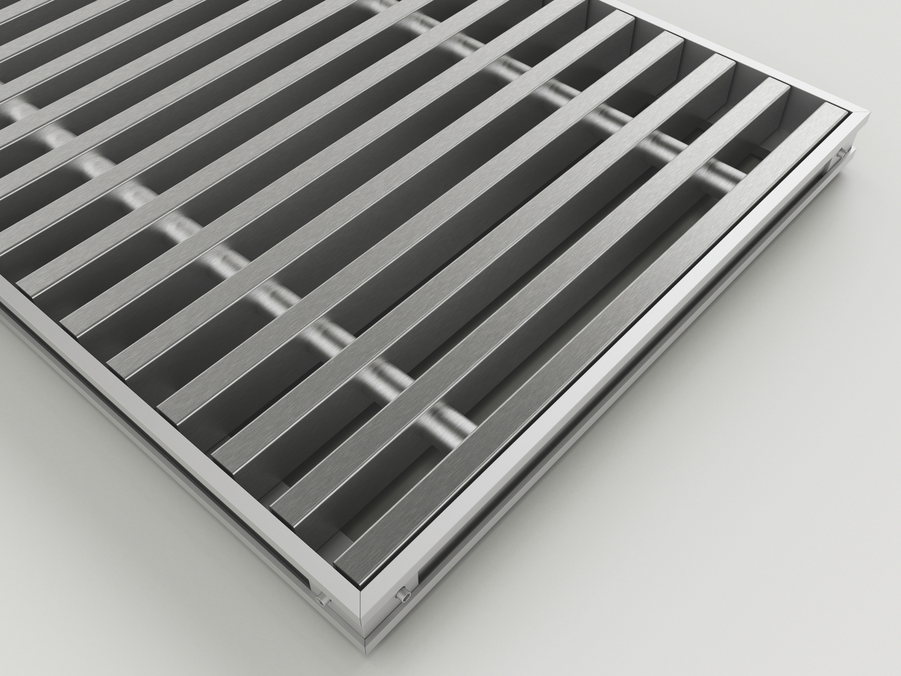

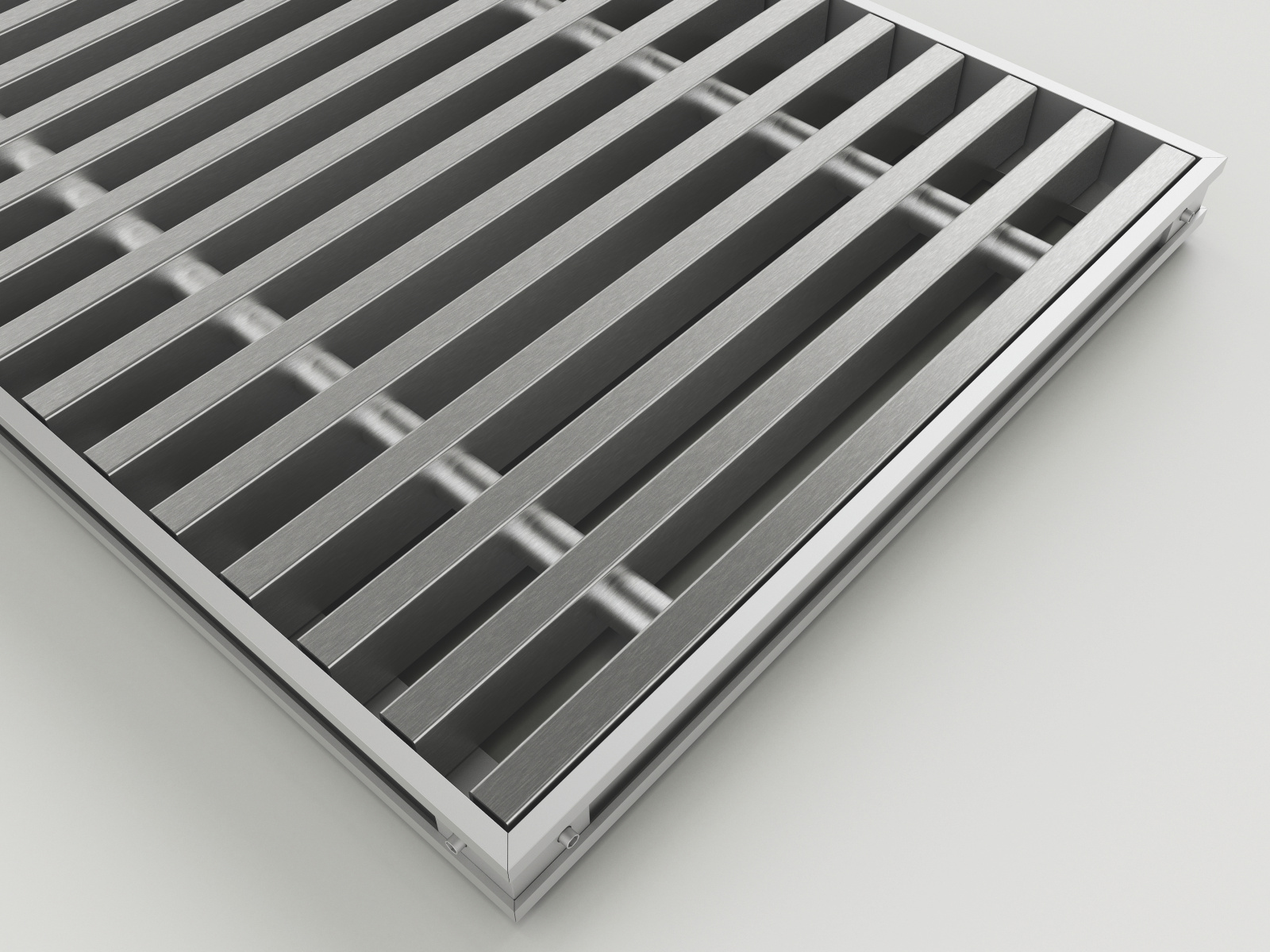

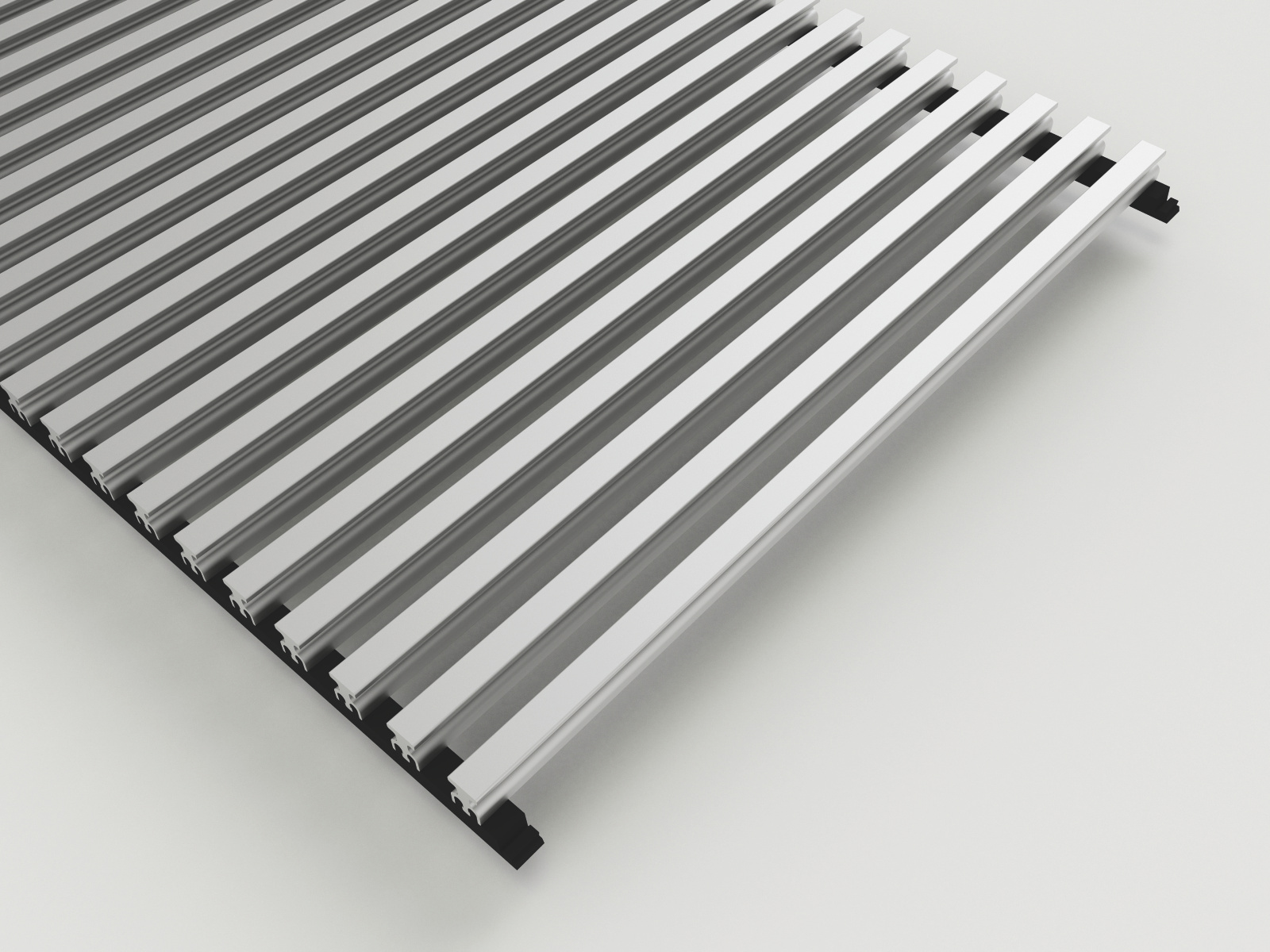

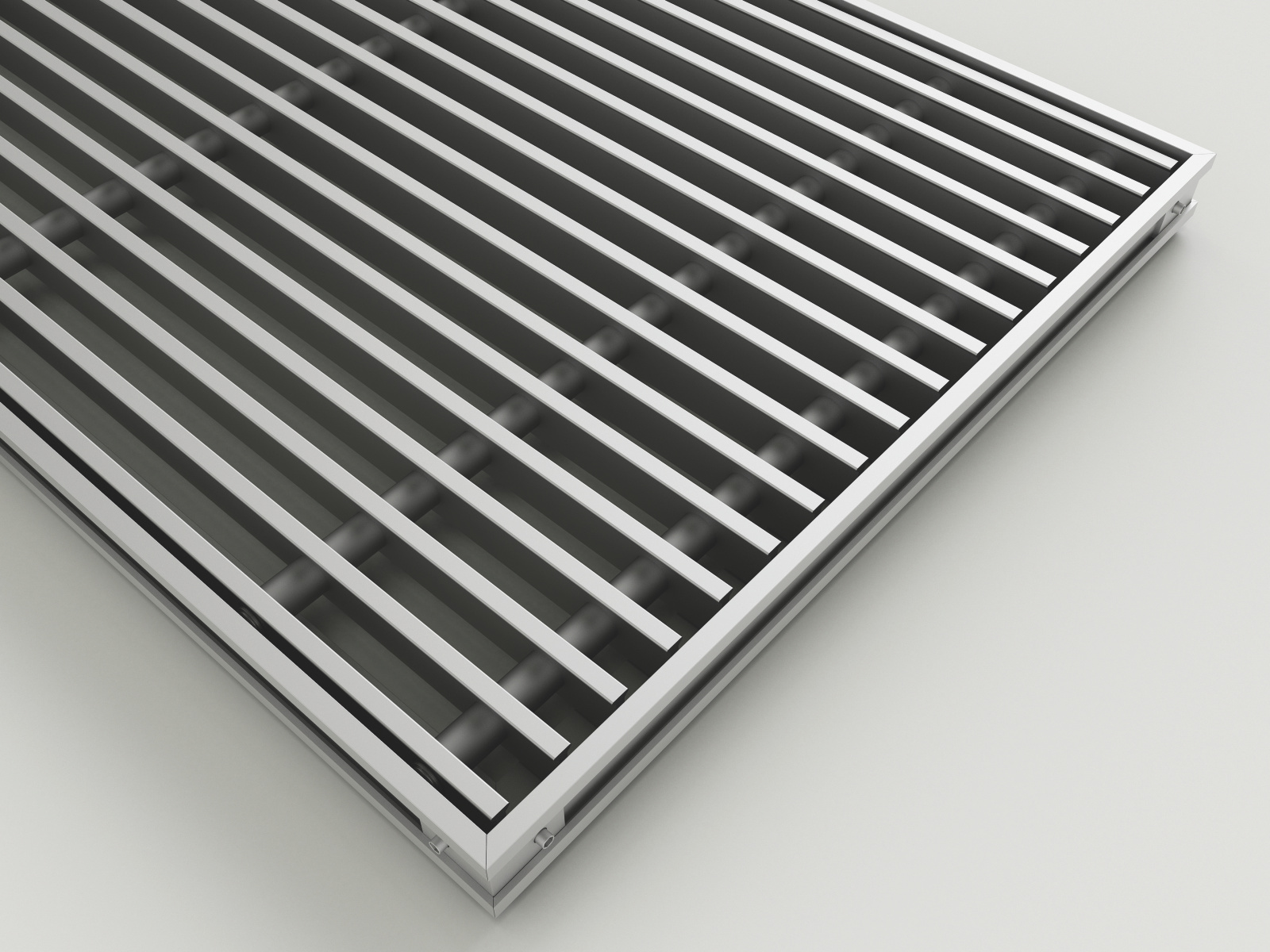

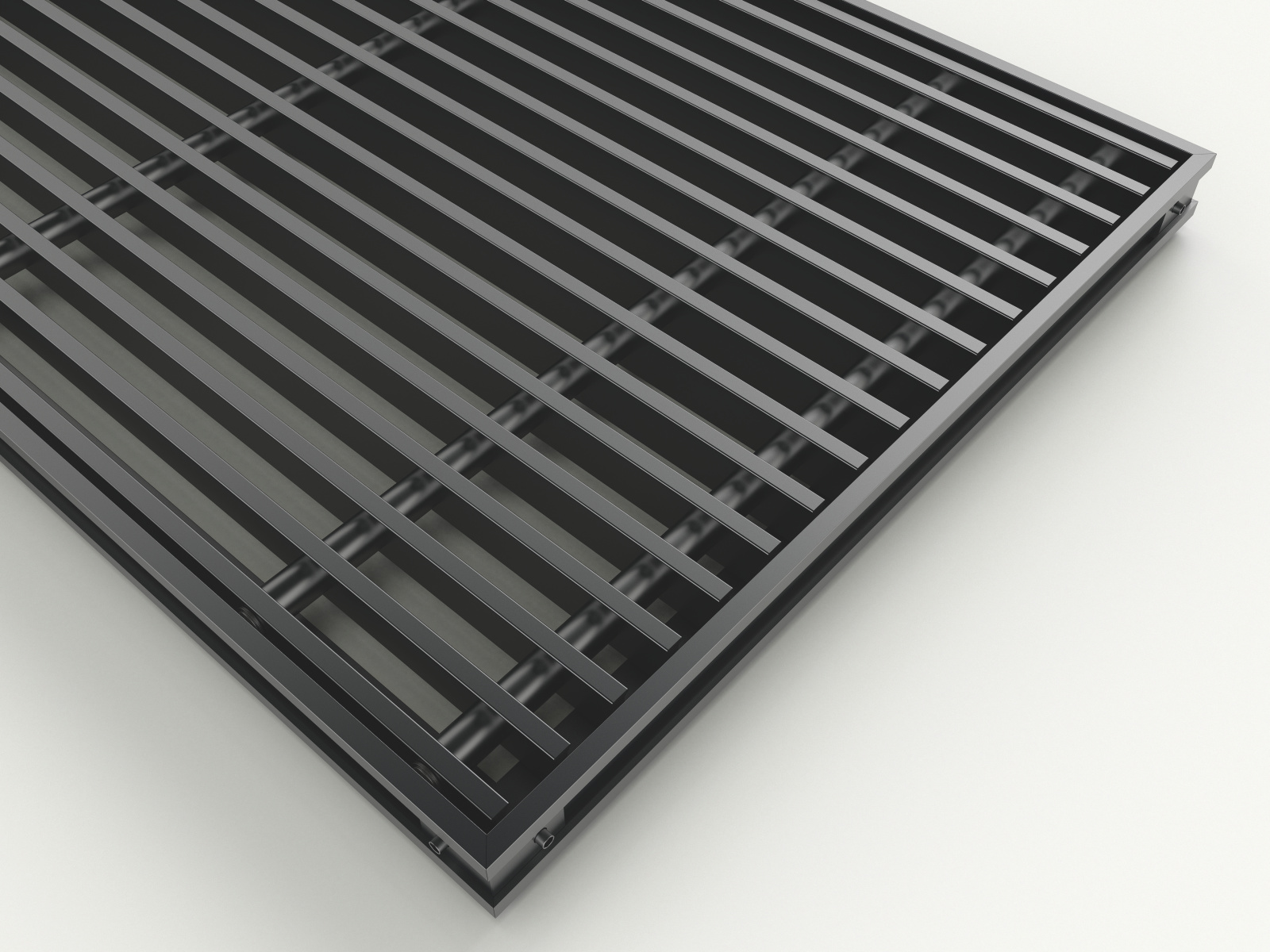

Die Quergitter aus Edelstahl sind besonders robust und tragfähig.
Die speziell niedrigen Abdeckgitter passen zu den lüfterunterstützten Unterflurkonvektoren-Modellen UFT-07-25 und UFT-07-34. Beide Modelle haben eine Bodenwannenhöhe von nur 70 mm. Sie kommen vor allem bei Umbauten zum Einsatz, wo der Unterlagsboden oft eine beschränkte Höhe aufweist.
