Zehnder Terraline
Convettori ad incasso per il riscaldamento e il raffreddamento
Integrato nel pavimento
Alternativa elegante e potente ai corpi riscaldanti indipendenti
Integrato nel pavimento
Alternativa elegante e potente ai corpi riscaldanti indipendenti

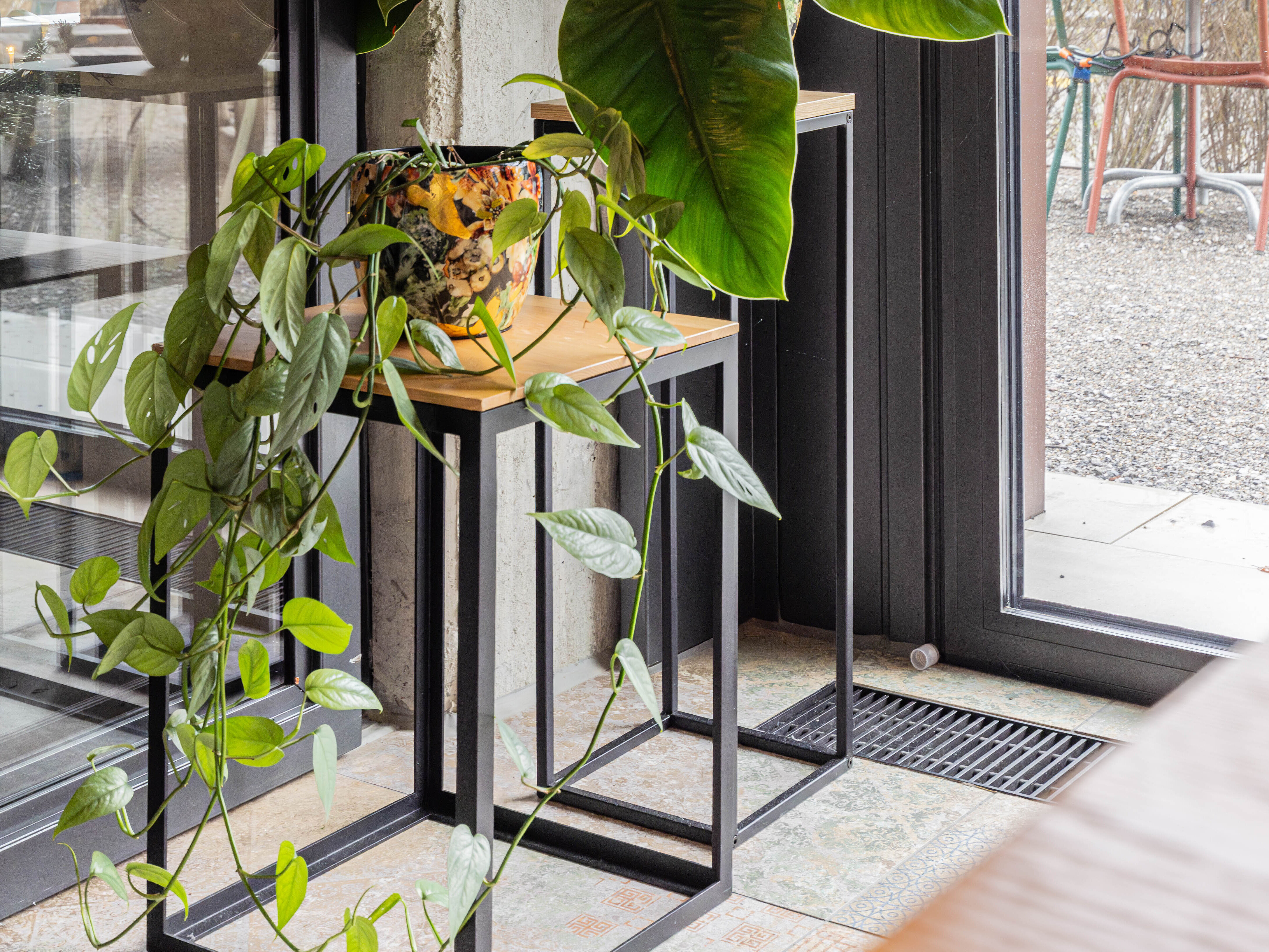

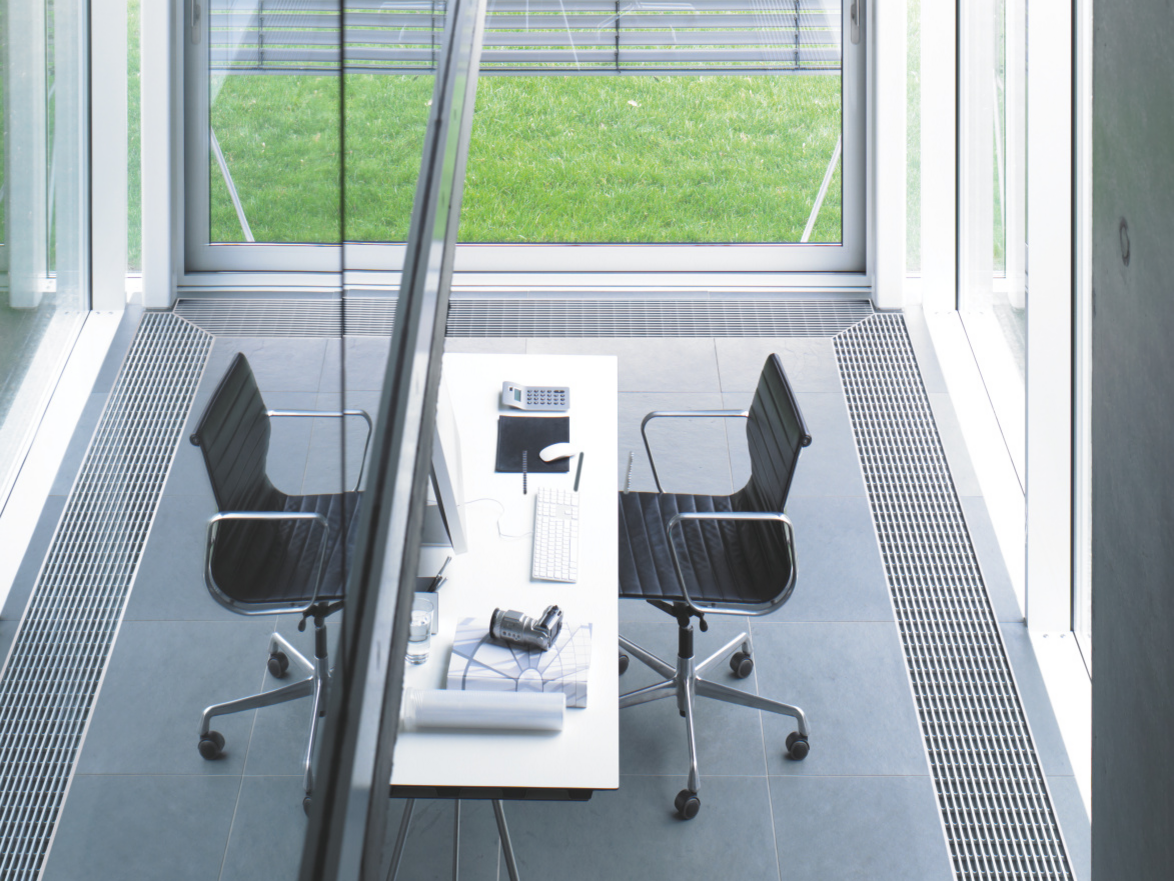

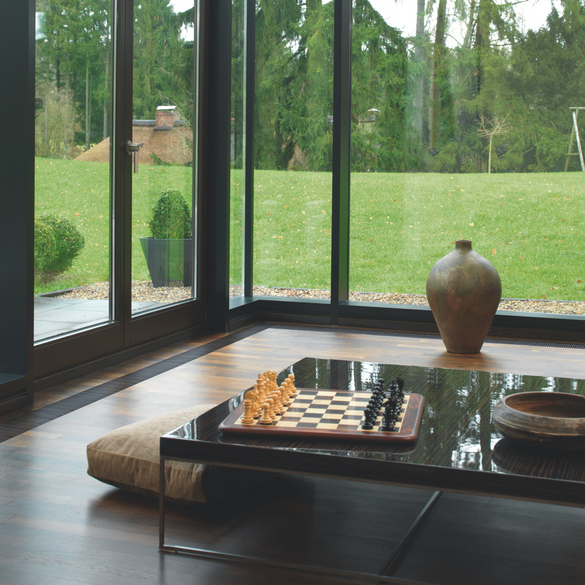

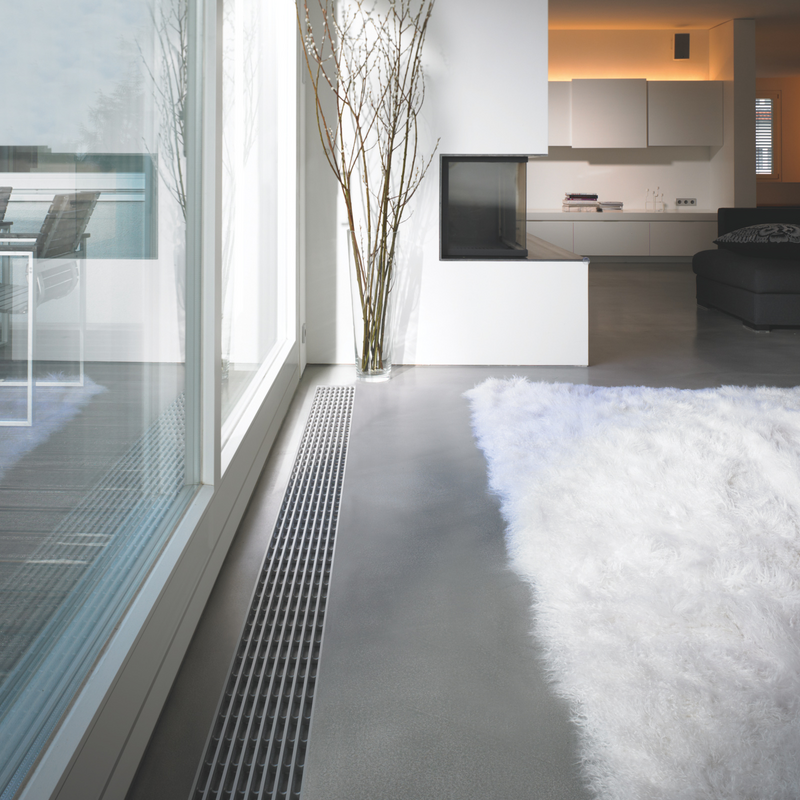

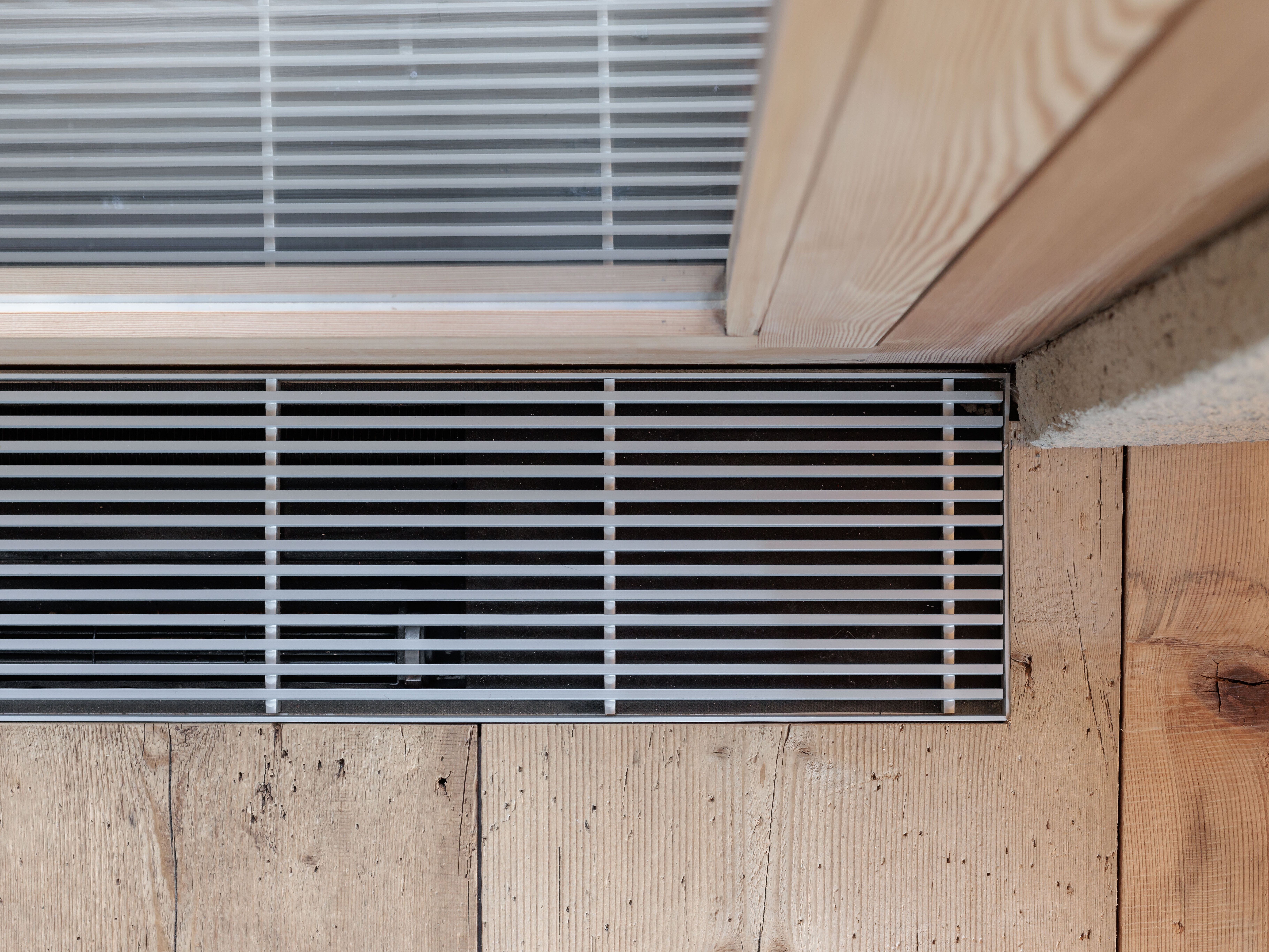

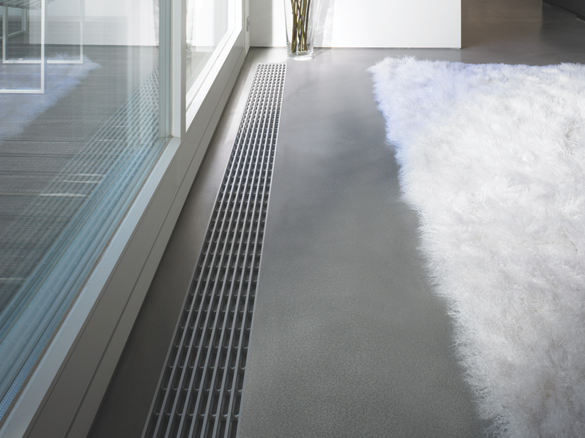

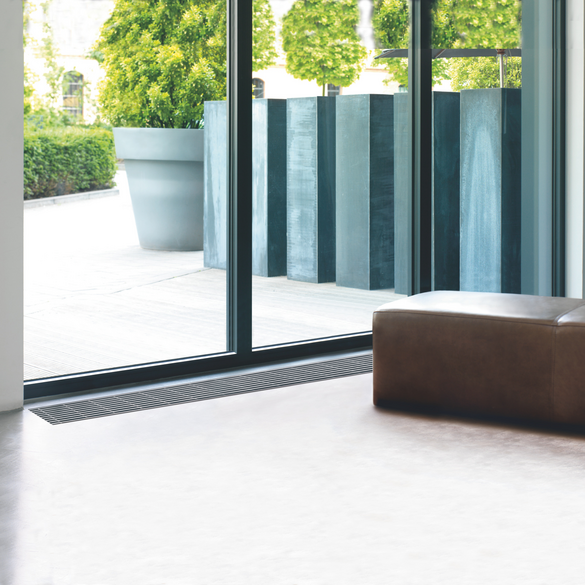

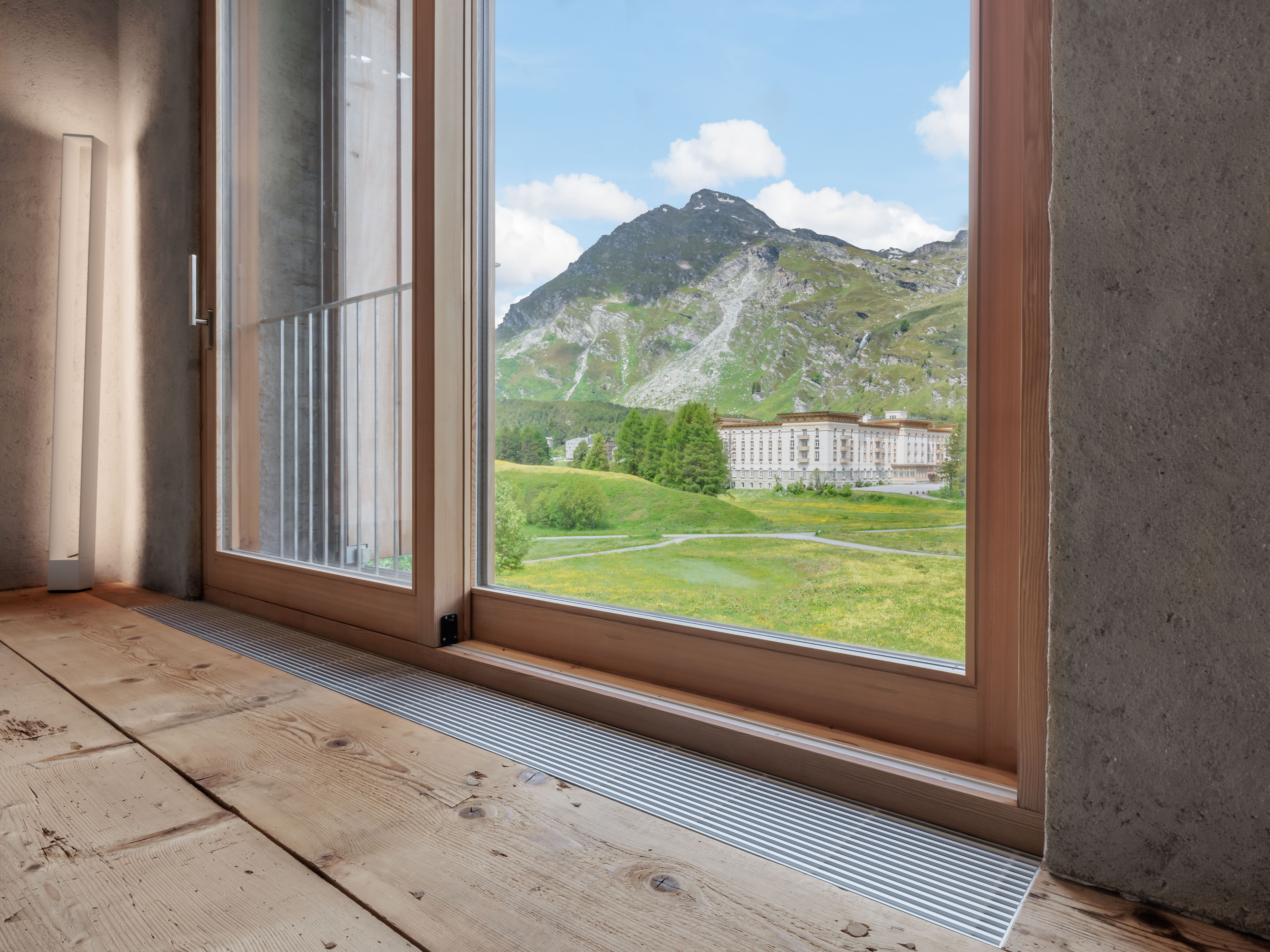

I convettori ad incasso (UFK) della famiglia di prodotti Zehnder Terraline sono corpi riscaldanti e vengono installati nel pavimento. Vengono installati idealmente davanti a grandi superfici finestrate, dove sfruttano l'interazione tra l'aria fredda che scende e l'aria calda che sale (convezione) per riscaldare e raffreddare l'aria ambiente.

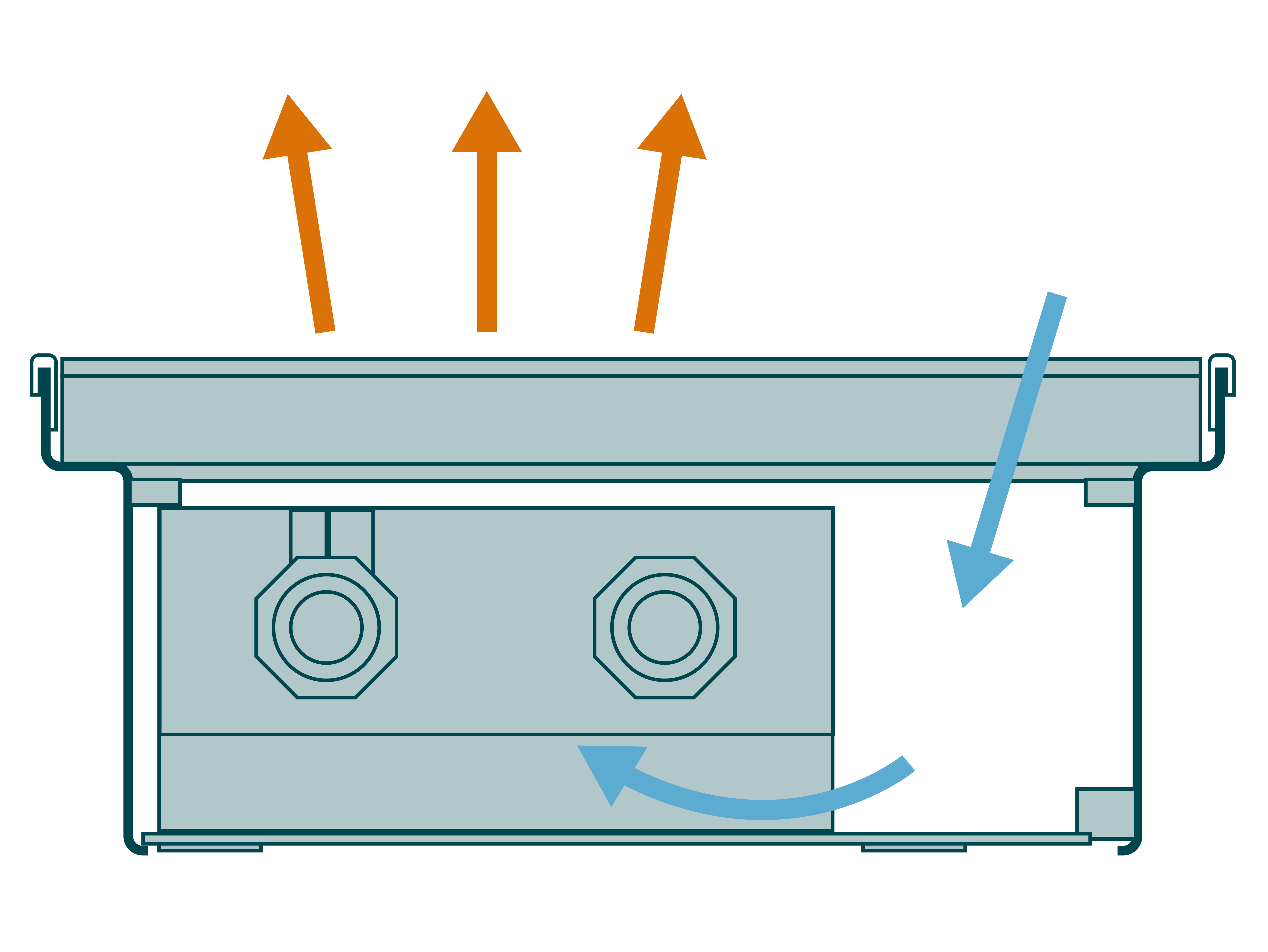

In una vasca a pavimento zincata si trovano i collegamenti dell'acqua per l'impianto di riscaldamento e lo scambiatore di calore, che riscalda efficacemente l'aria fredda in discesa e la fa risalire come aria calda (convezione naturale).

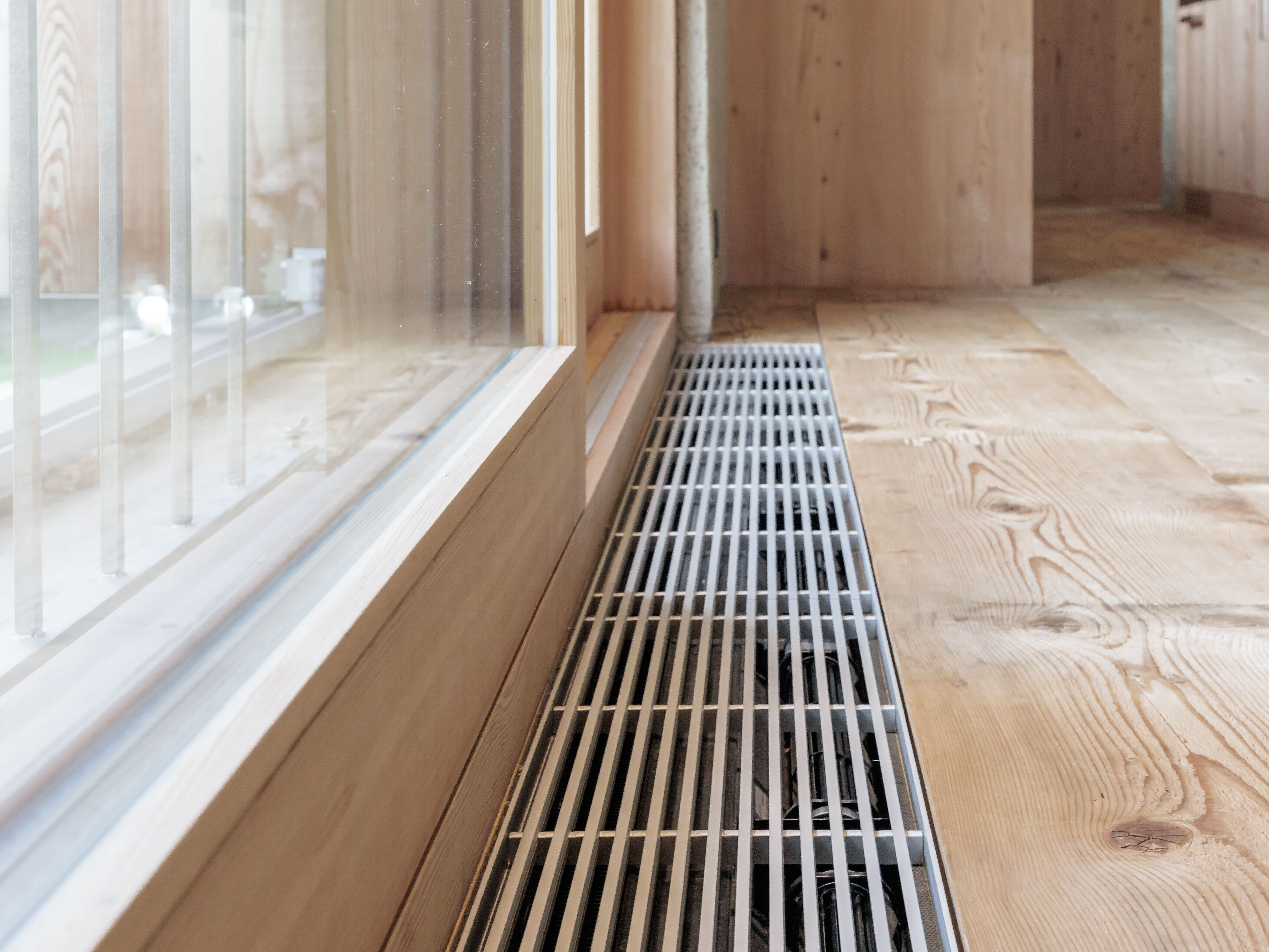

Le robuste griglie non solo nascondono la tecnologia, ma possono anche essere calpestate.

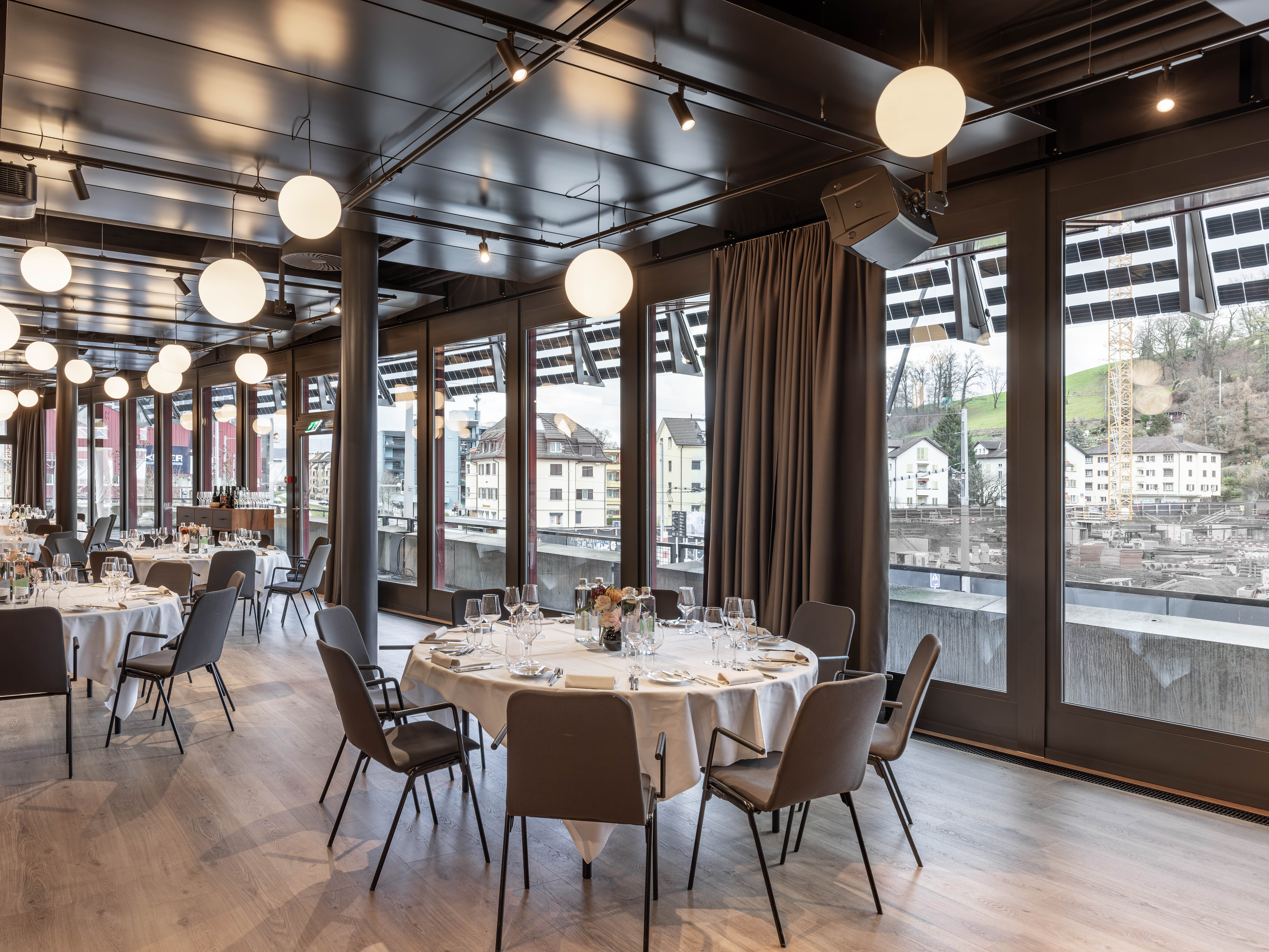

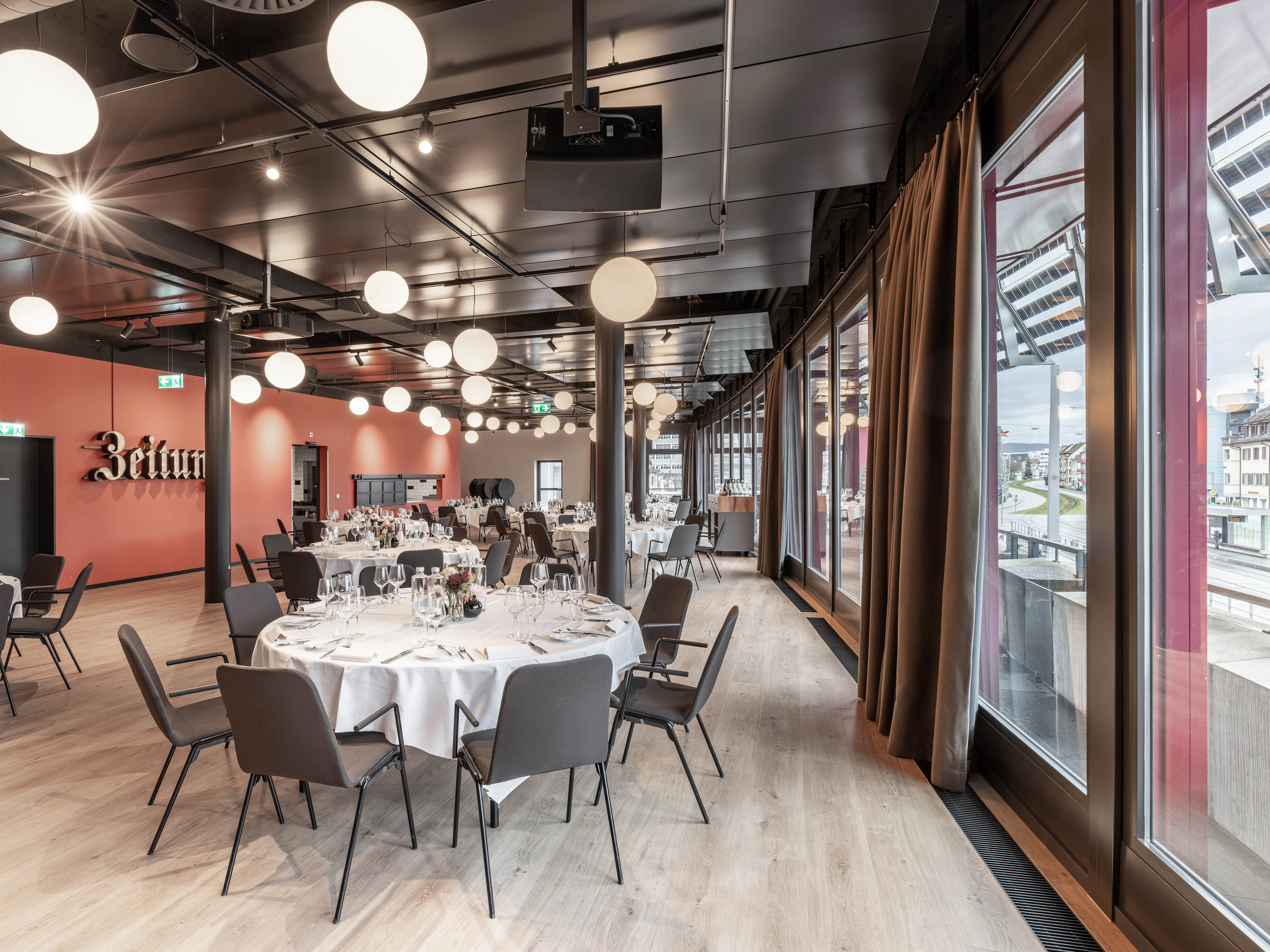

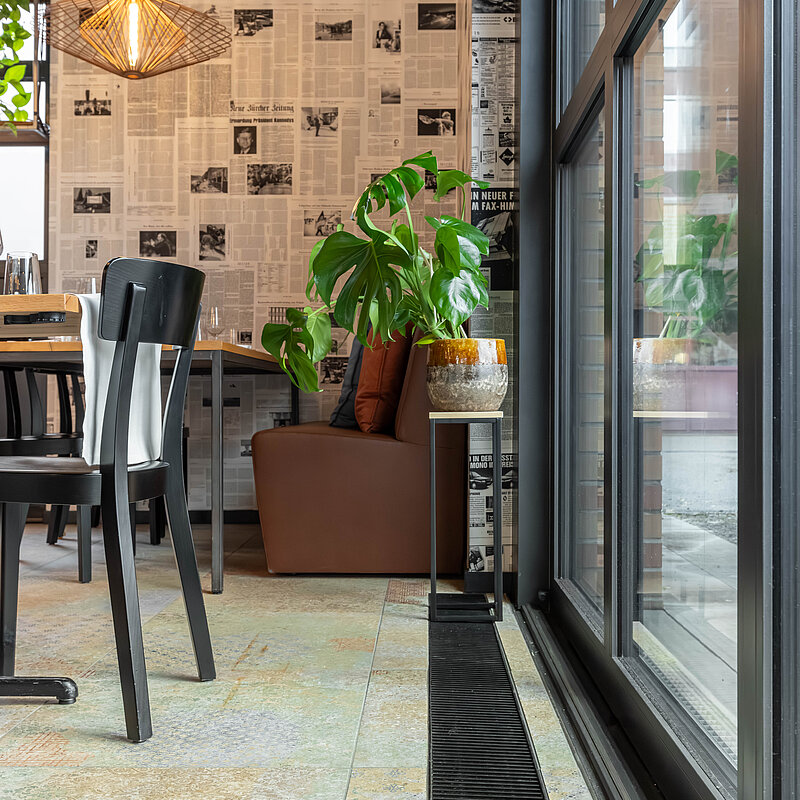

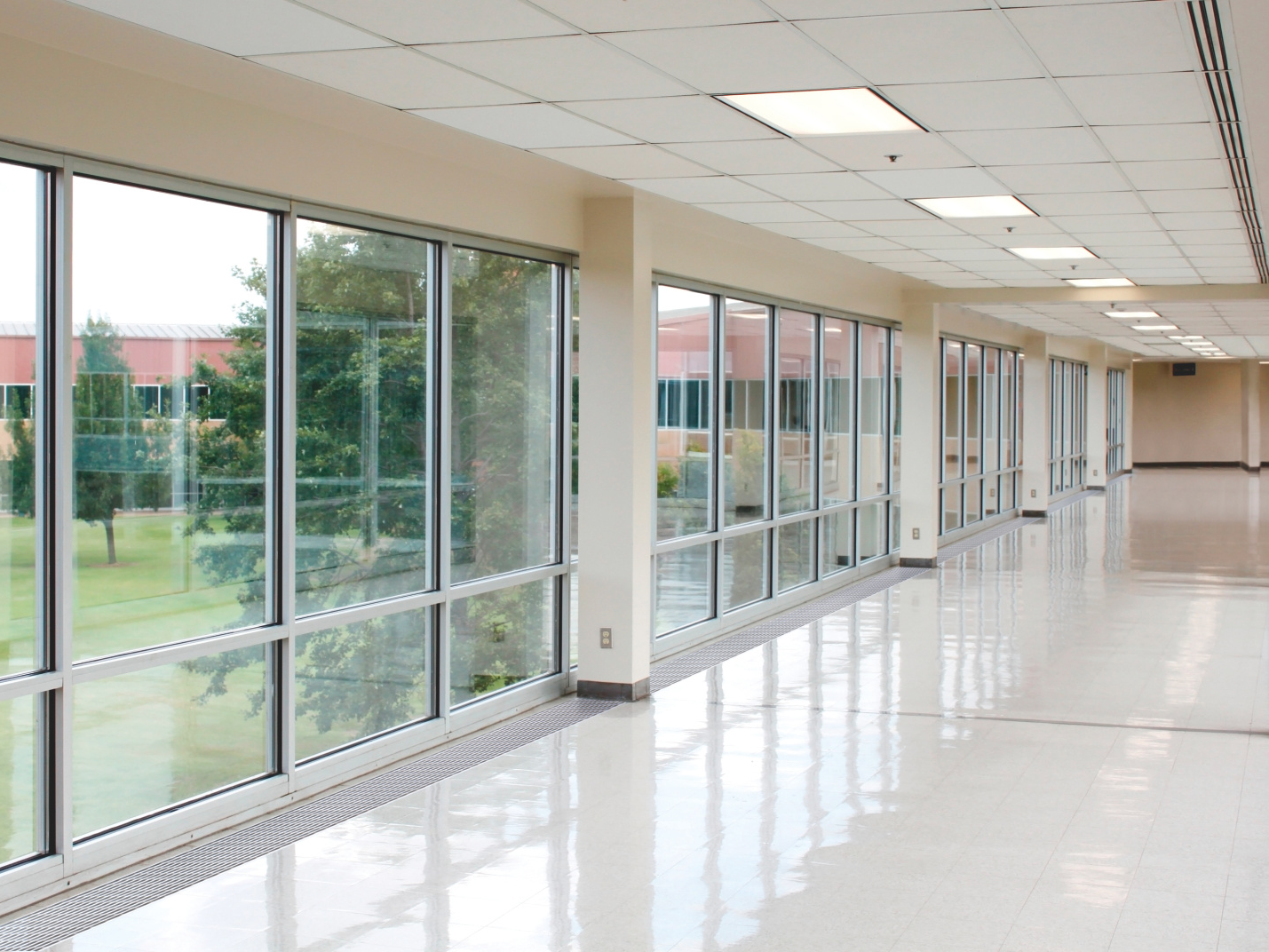

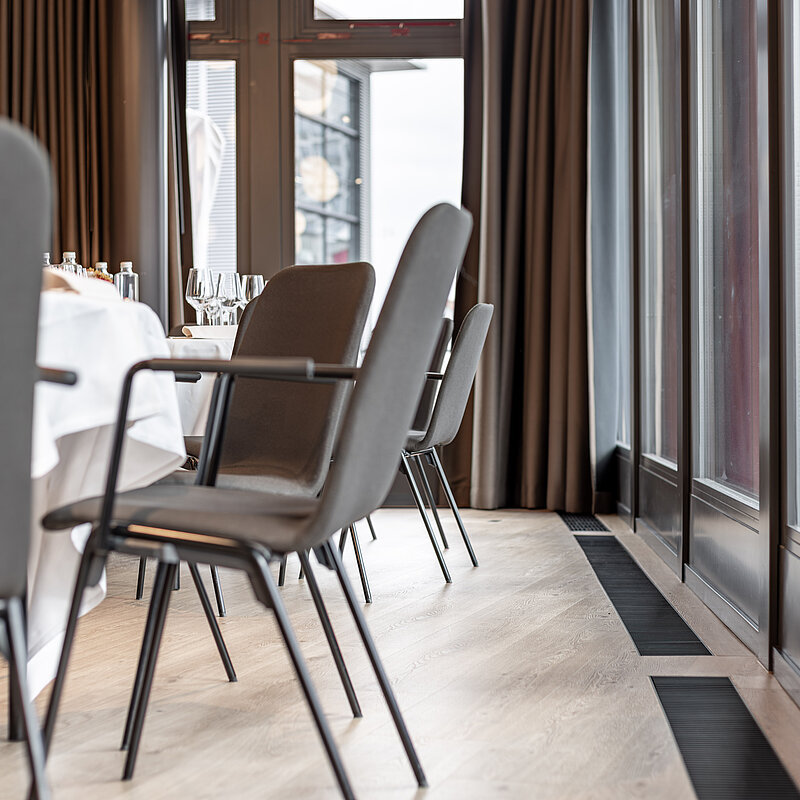

Che si tratti di moderne aree di ricevimento, edifici commerciali o locali privati, di spazi espositivi e uffici o ambienti di ristorazione, i convettori ad incasso Zehnder Terraline si integrano in modo quasi invisibile in qualsiasi architettura.
Valida combinazione con il riscaldamento a pavimento
I sistemi di riscaldamento a pavimento reagiscono lentamente agli improvvisi influssi termici sulle ampie superficie in vetro. È qui che i convettori ad incasso Zehnder, in combinazione con i sistemi di riscaldamento a pavimento, fanno al caso vostro. Attenuano le differenze di temperatura rapidamente e secondo le necessità, nonostante il sistema di riscaldamento a bassa temperatura.
Nella modalità di riscaldamento ad acqua calda, i convettori ad incasso si riscaldano per convezione naturale. Grazie alla presenza di un ventilatore, che aumenta la convezione, e al collegamento con l'acqua fredda è possibile mantenere gli ambienti a una temperatura gradevole in estate.

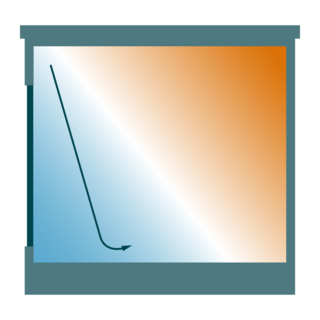

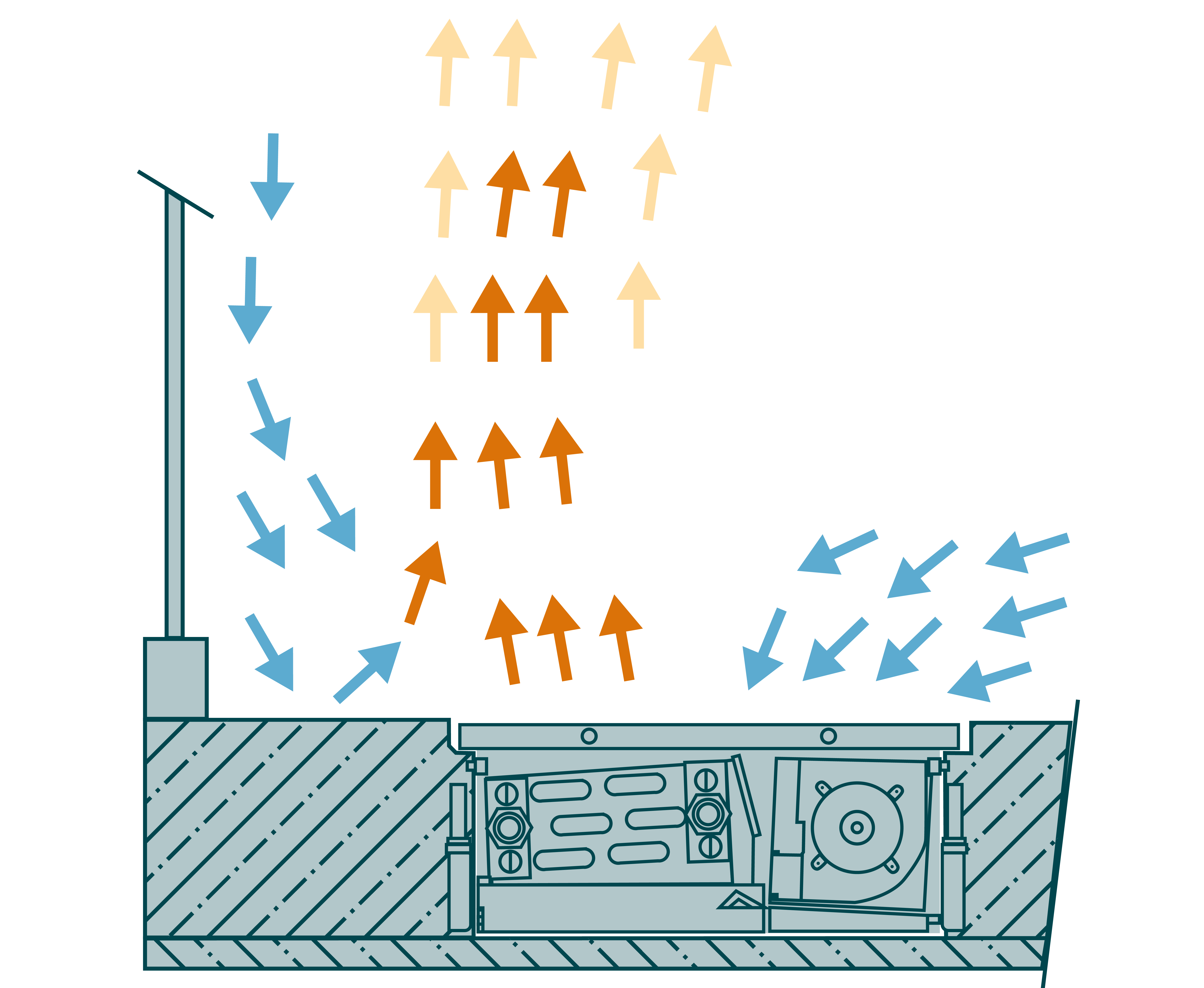

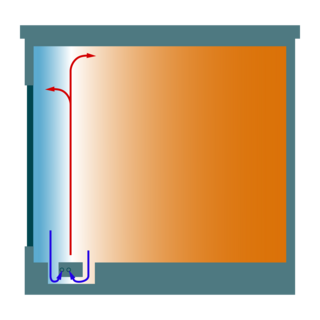

I convettori ad incasso Zehnder Terraline sfruttano la cosiddetta convezione, ovvero la naturale risalita delle masse d'aria calda, per riscaldare gli ambienti. L'aria che scorre verso l'alto forma una sorta di cortina di calore, per cui l'aria fredda che si trova direttamente sulla parete di vetro difficilmente si mescola con l'aria ambiente. Allo stesso tempo, l'aria fredda che scende viene riscaldata attraverso gli scambiatori di calore presenti nel convettore ad incasso.
Si evitano così cali di temperatura e spiacevoli correnti d'aria, mentre un accogliente calore si diffonde nell’ambiente.

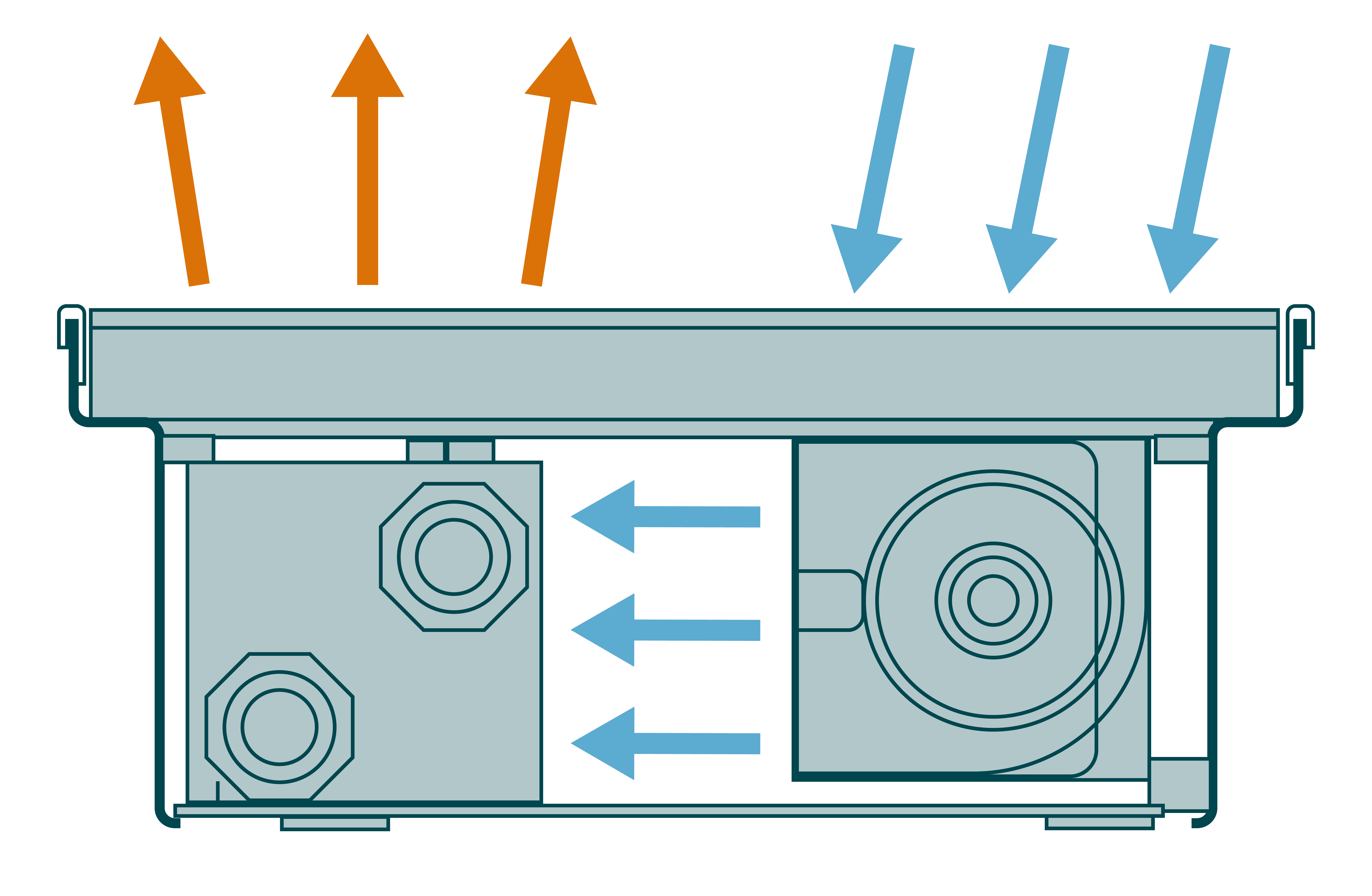

I convettori ad incasso Zehnder Terraline Neo e Terraline Fresh sono dotati anche di un ventilatore. In questo modo è possibile aumentare la convezione e quindi la resa termica. Questo è un grande vantaggio, soprattutto in edifici vecchi con un elevato carico di riscaldamento.
I convettori ad incasso con ventilatore sono ideali anche per il funzionamento con sistemi di riscaldamento a bassa temperatura.
A seconda delle esigenze è possibile attivare i ventilatori integrati con moderni motori EC anche solo per brevi fasi di riscaldamento.

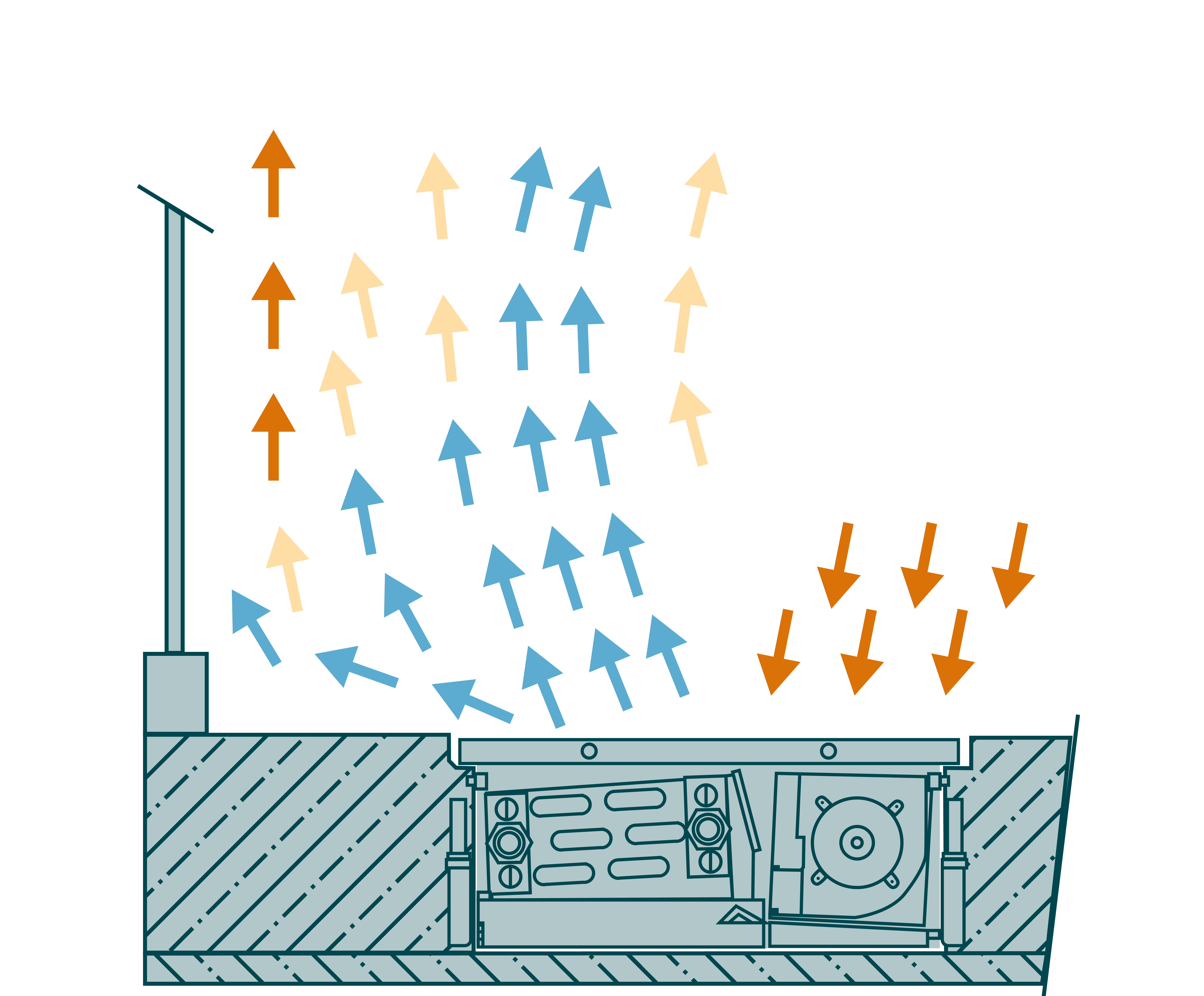

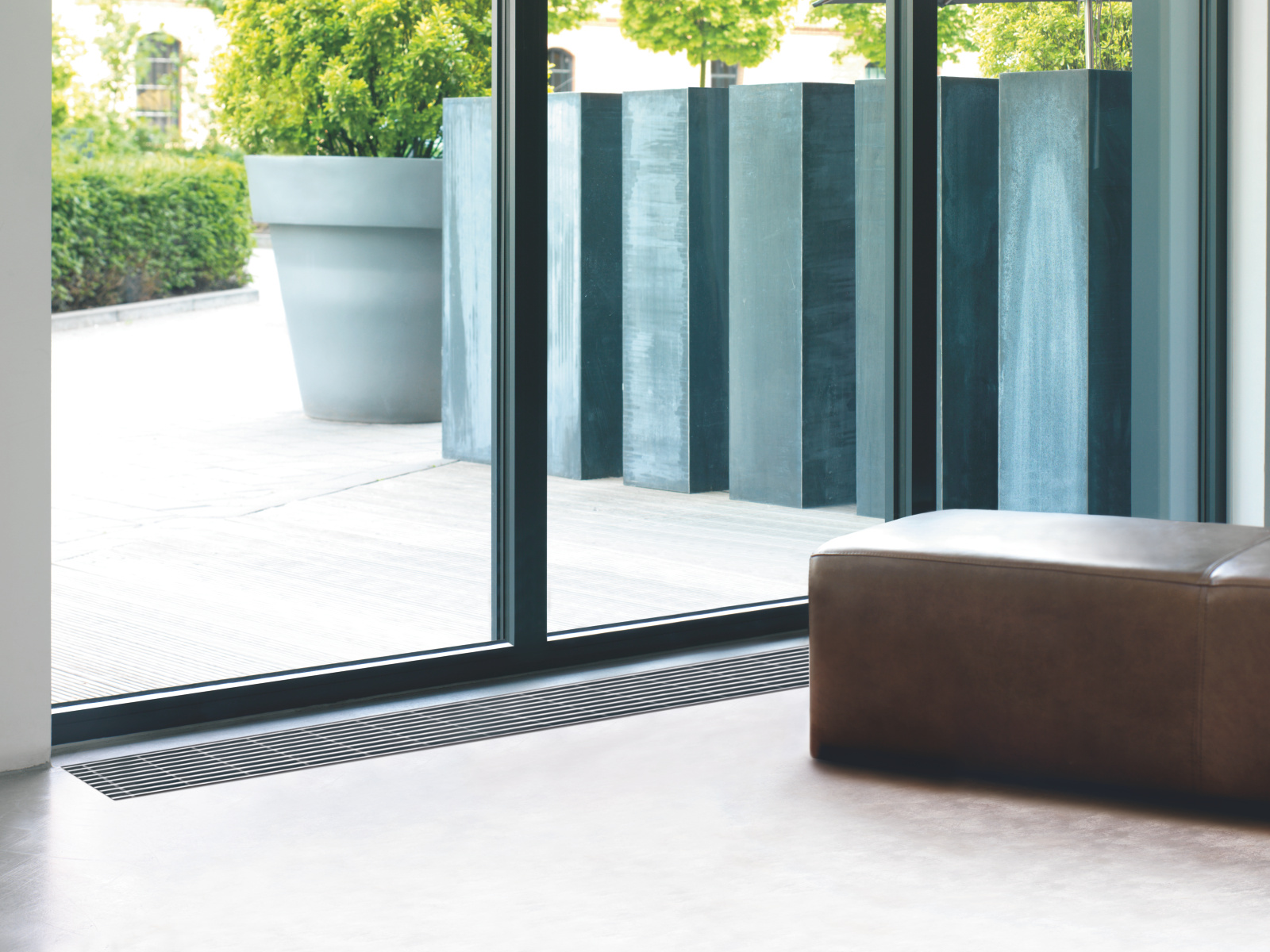

Il convettore ad incasso Zehnder Terraline Fresh, dotato di ventilatore, può garantire in estate una piacevole temperatura dell'aria ambiente in modalità di raffrescamento.
Una pompa di calore adeguata fornisce acqua fredda (Free Cooling). Gli scambiatori di calore presenti nel convettore Zehnder Terraline Fresh raffreddano l'aria ambiente. I ventilatori assicurano una piacevole distribuzione dell'aria temperata e il clima ambientale rimane equilibrato nonostante il caldo estivo e l’irraggiamento solare.
Tre diversi modelli di Terraline e le loro funzioni.
 Modalità di riscaldamento |  Con ventilatore |  Modalità di raffrescamento | |
|---|---|---|---|
| Zehnder Terraline (Basic) | |||
| Zehnder Terraline Neo | |||
| Zehnder Terraline Fresh |
A seconda delle esigenze può essere adatto uno dei tre modelli della famiglia Zehnder Terraline.
I nostri esperti saranno lieti di consigliarvi.

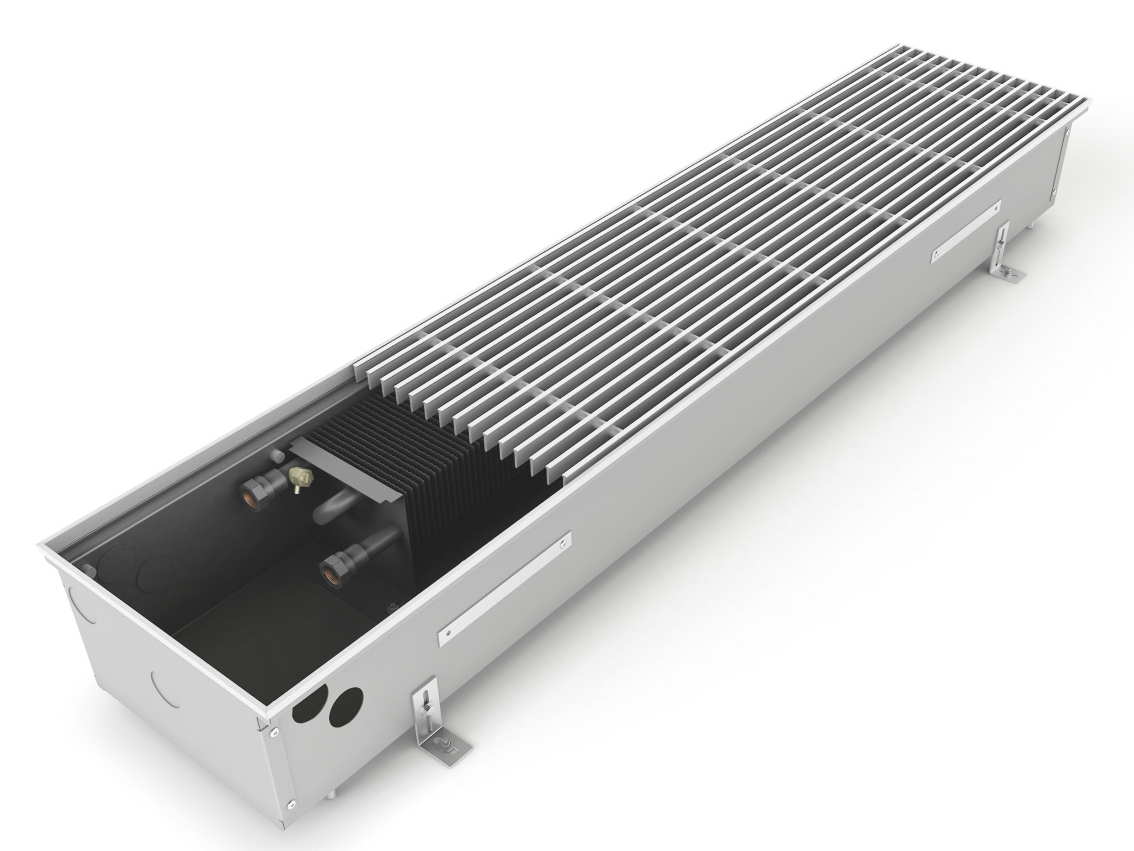

Lo scambiatore di calore Terraline nella vasca a pavimento è costituito da tubi in rame e alette di alluminio. Grazie al suo design unico e ai materiali di alta qualità, lo scambiatore di calore UFK è in grado di reagire rapidamente alle variazioni di temperatura, contribuendo così a raggiungere rapidamente temperature ambiente gradevoli.
I ventilatori a flusso incrociato di Zehnder Terraline Neo e Zehnder Terraline Fresh funzionano con moderni motori EC (24 V), che si distinguono per il funzionamento silenzioso, altamente controllabile ed efficiente dal punto di vista energetico.

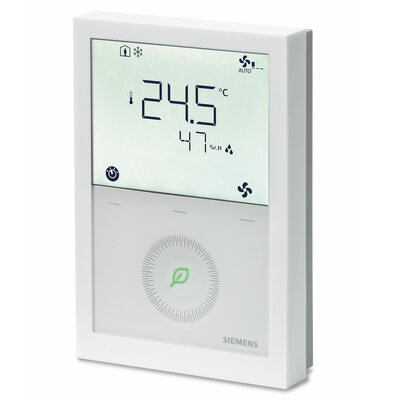

I convettori ad incasso Zehnder con ventilatore possono essere comandati in base alle esigenze. Il termostato ambiente digitale può essere impostato su «automatico» o «manuale». Ciò significa che la temperatura può essere regolata direttamente e individualmente per garantire un maggiore benessere.
Il convettore ad incasso Zehnder offre un'ampia varietà di modelli con diverse altezze e larghezze ed è quindi adatto a quasi tutte le applicazioni.

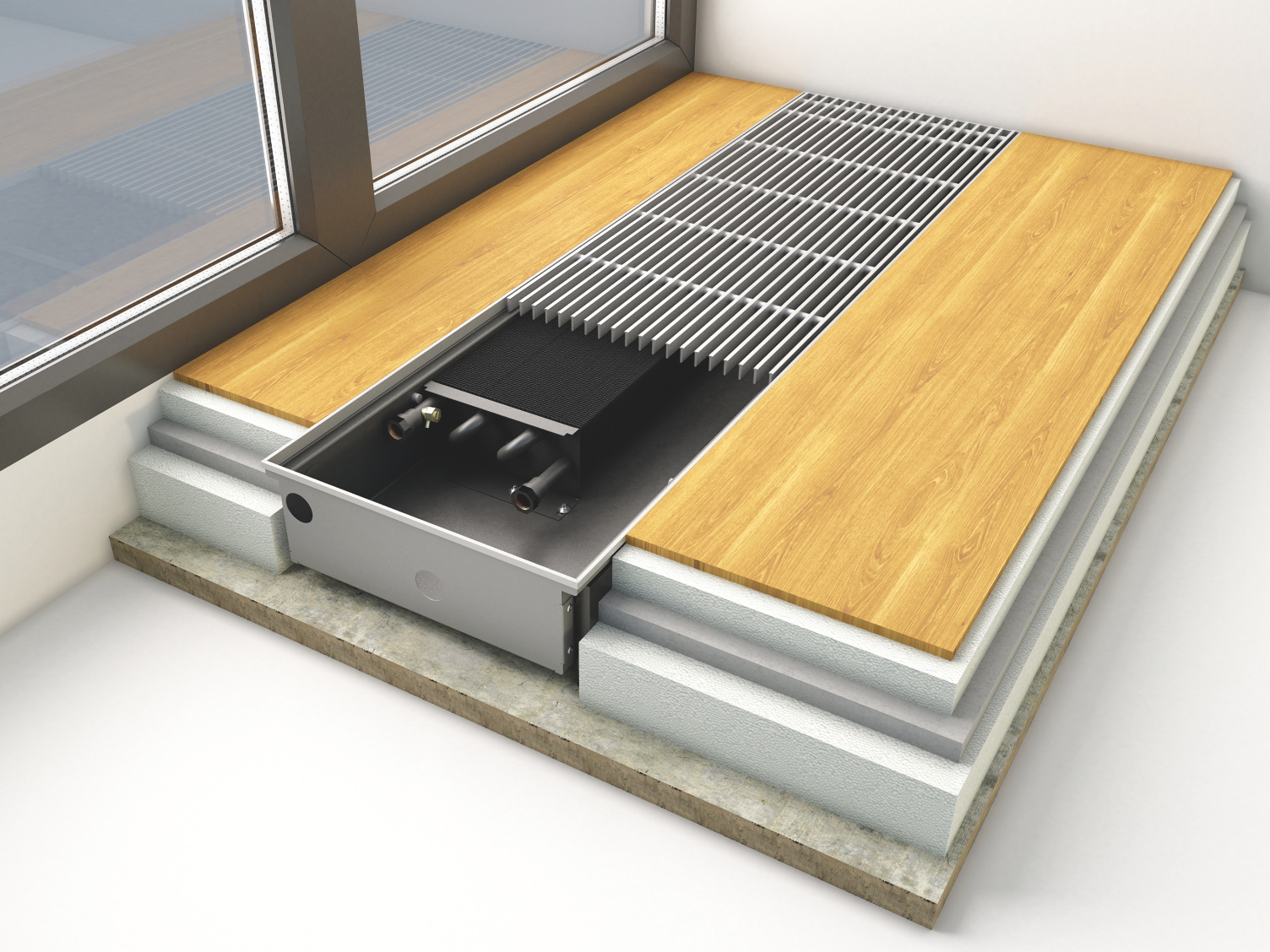

Gli elementi prefabbricati, come la vasca a pavimento con lo scambiatore di calore, la tecnica di collegamento e le aperture prepunzonate per il passaggio dei tubi, possono essere installati rapidamente e facilmente nel sottofondo. Al termine dell’installazione sono visibili solo il pannello di montaggio e la copertura decorativa applicata.
Esecuzioni speciali come quelle curve, angolate o con aperture consentono anche varianti di installazione inconsuete o contribuiscono a creare un design armonioso dell'ambiente.

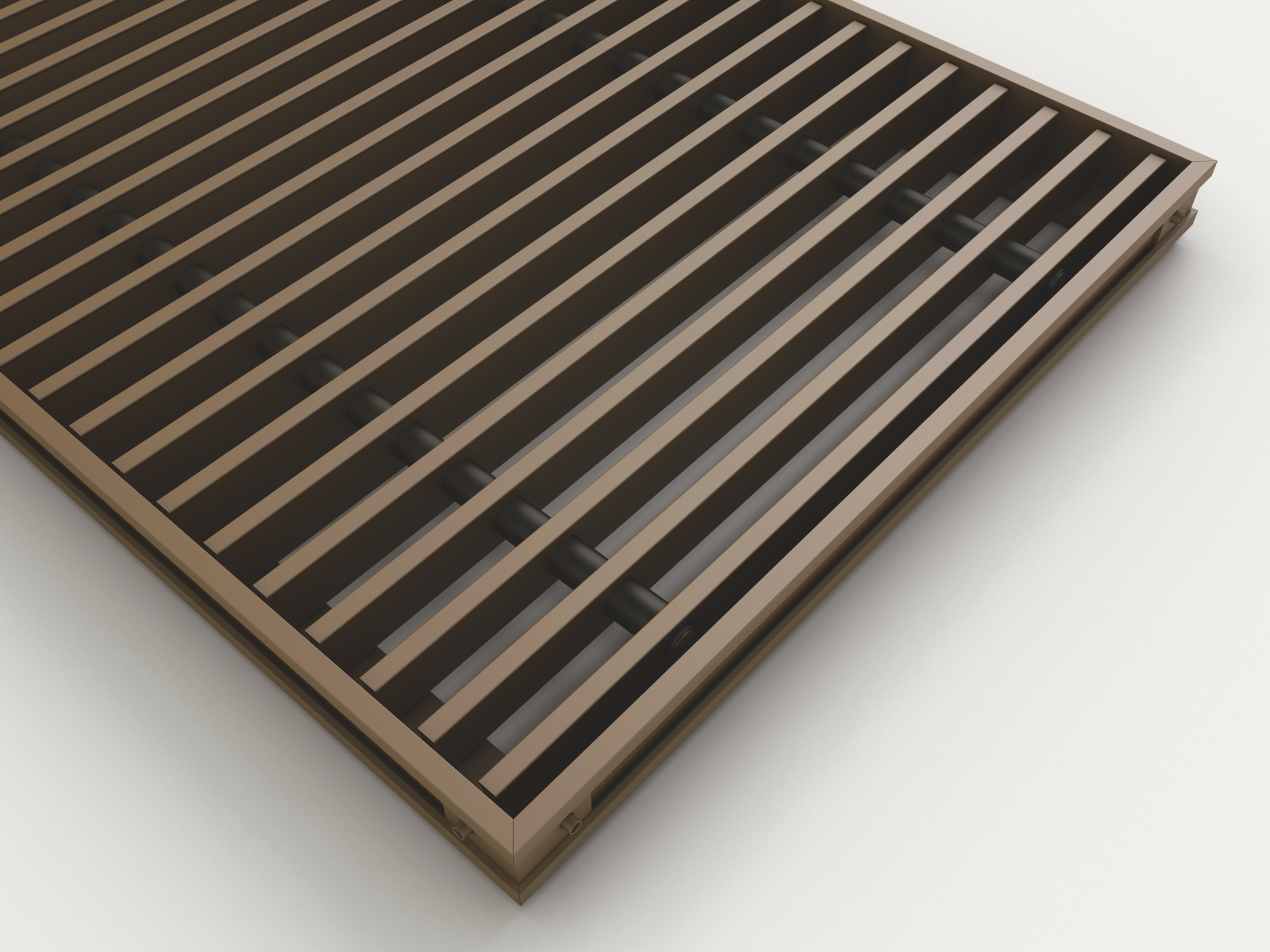

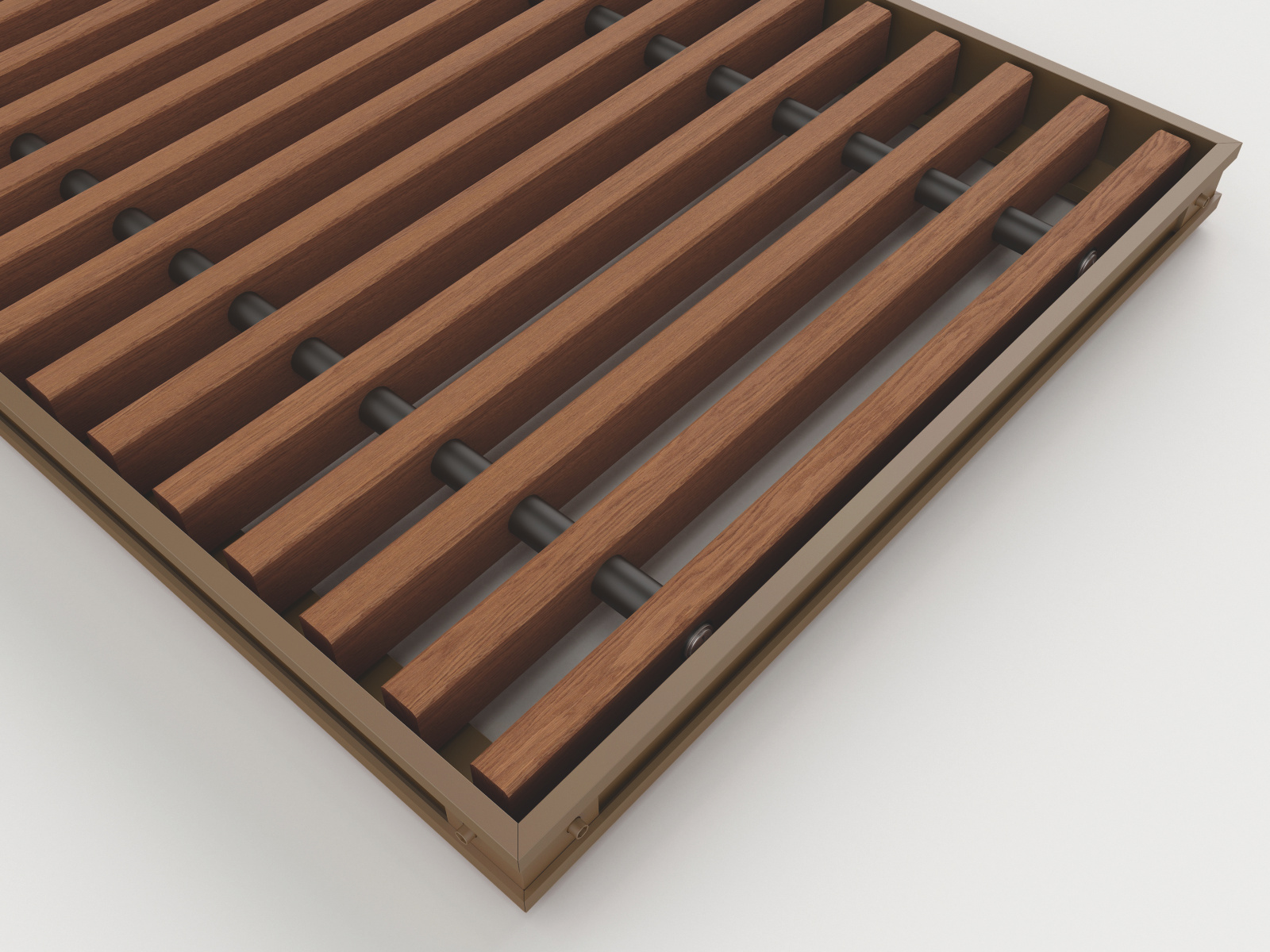

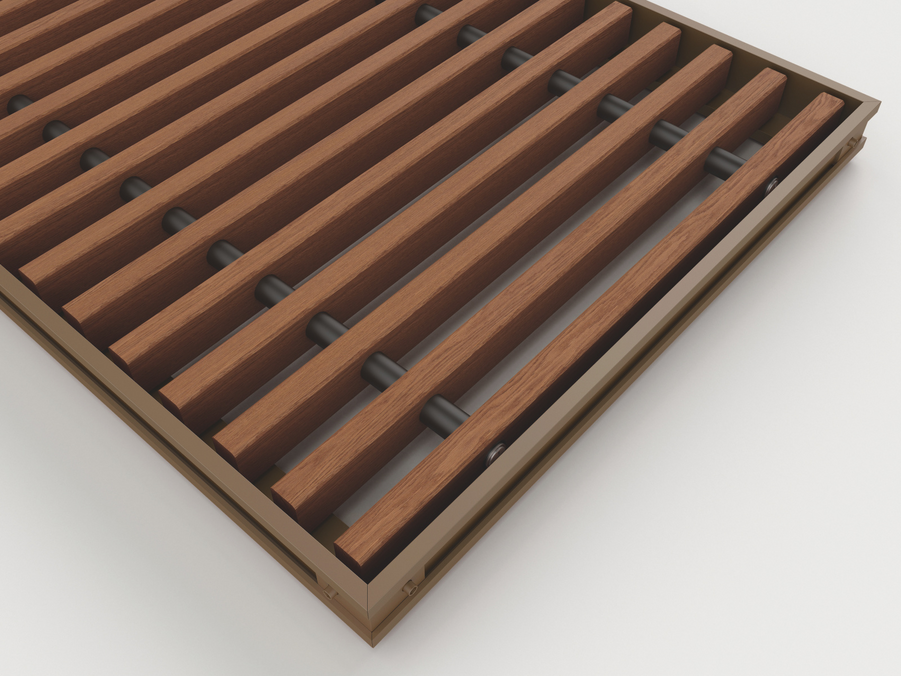

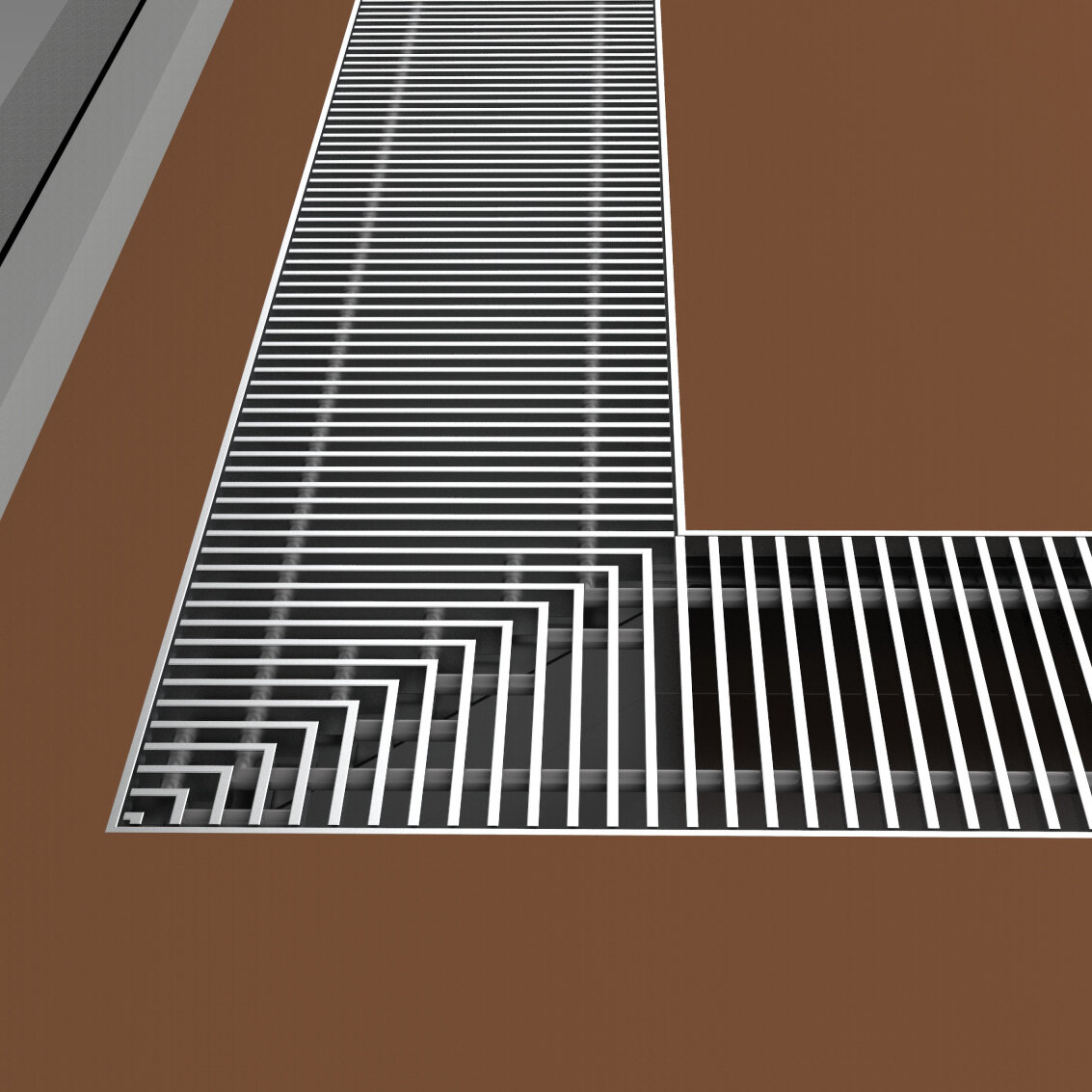

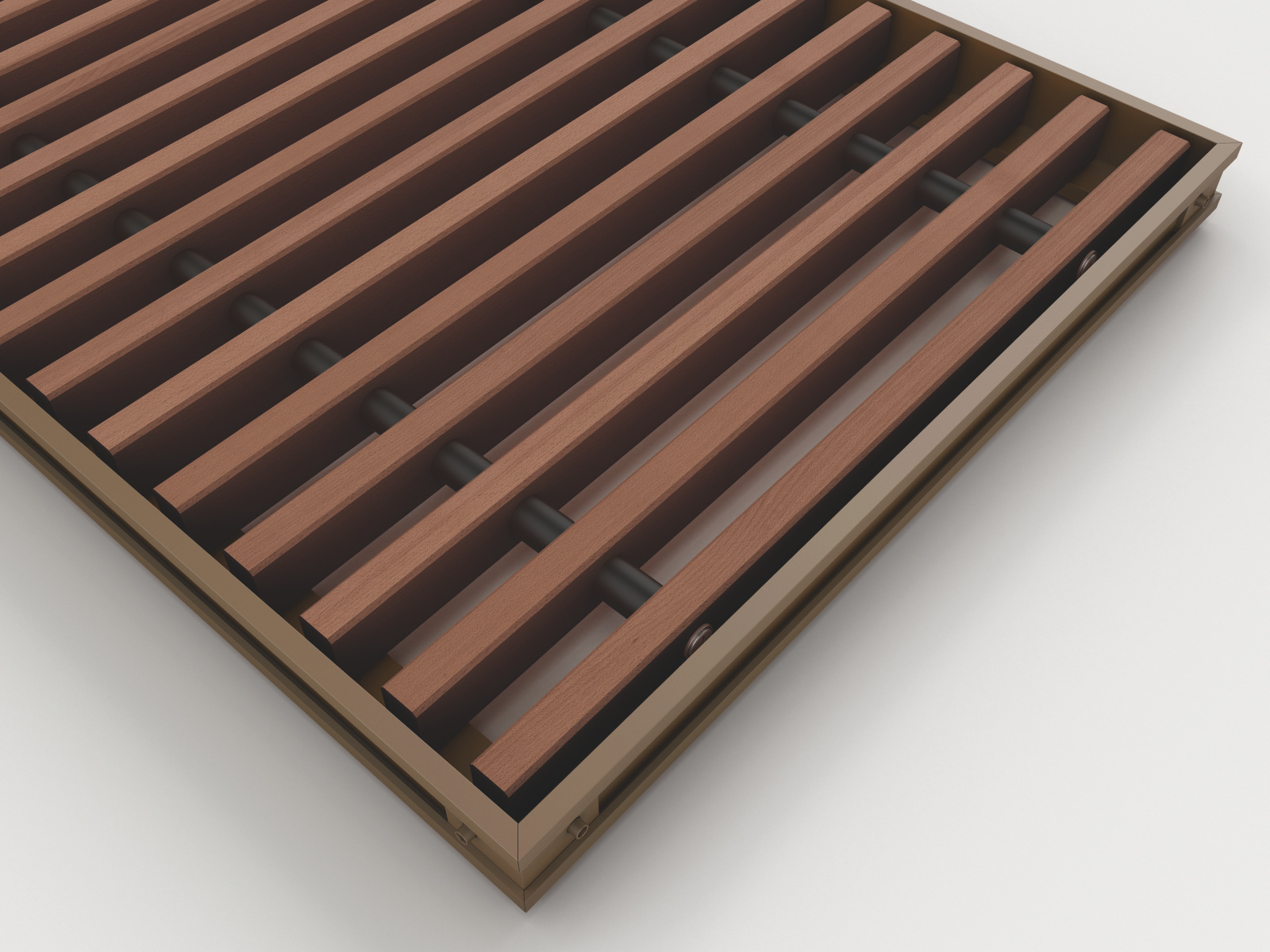

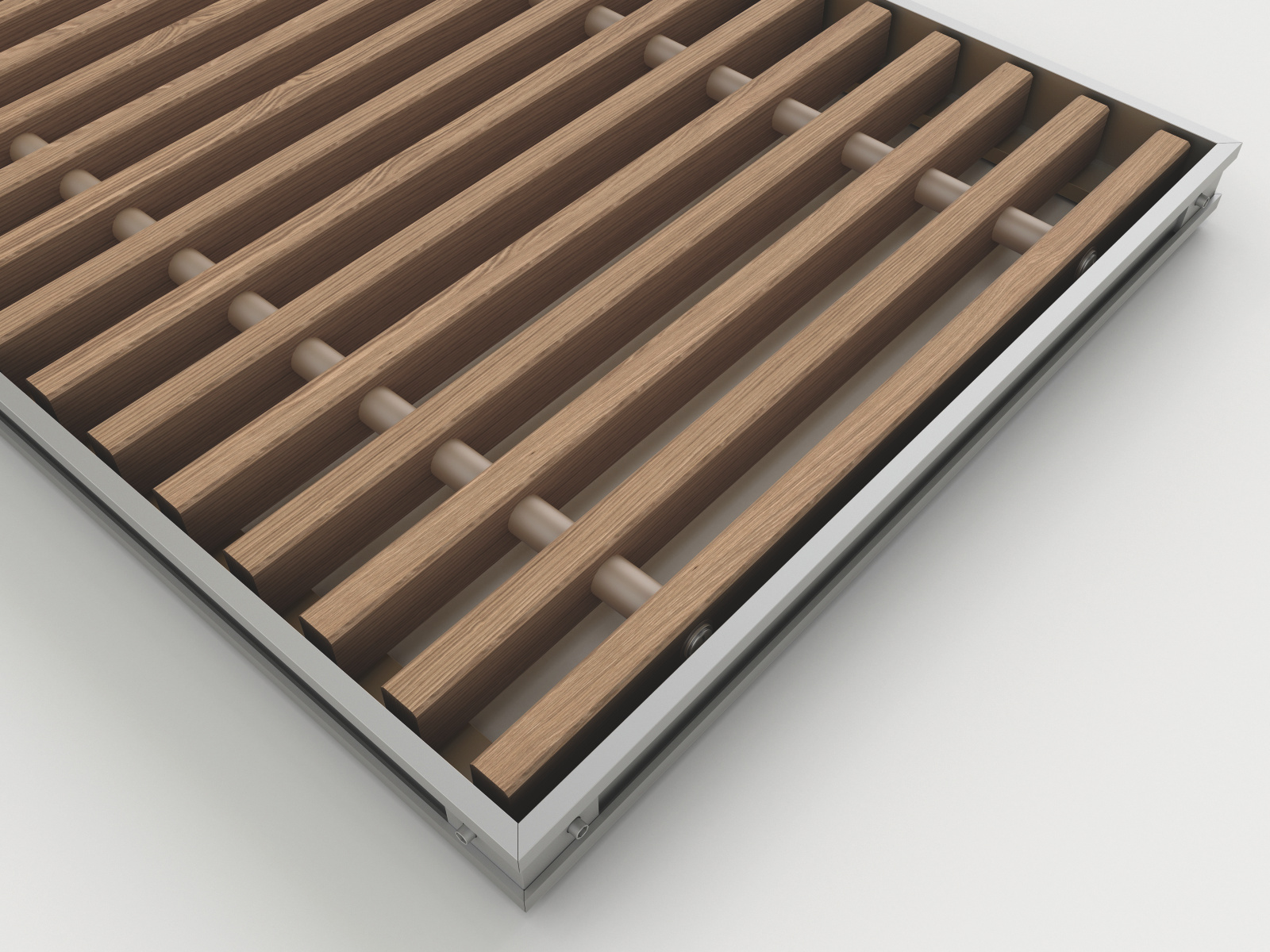

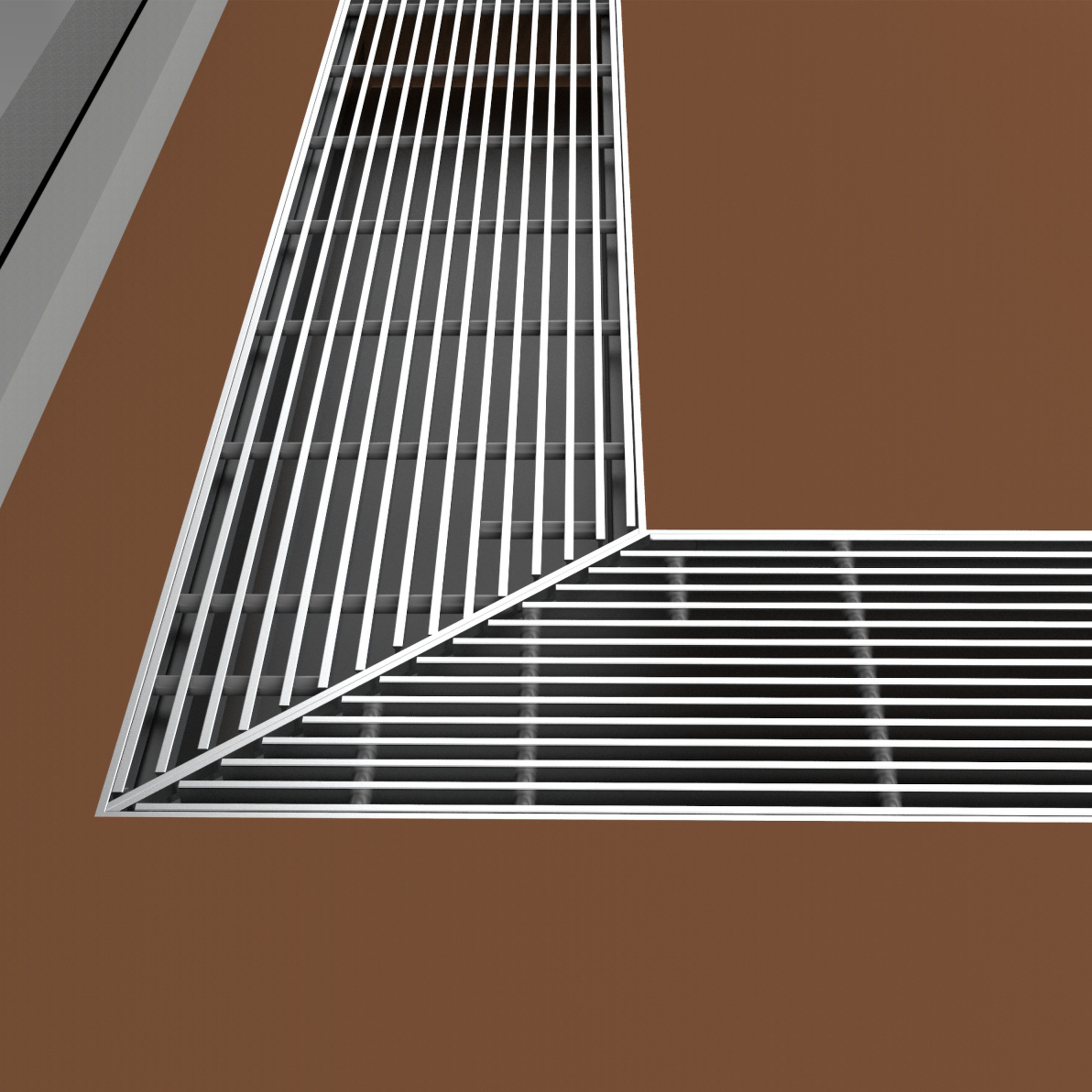

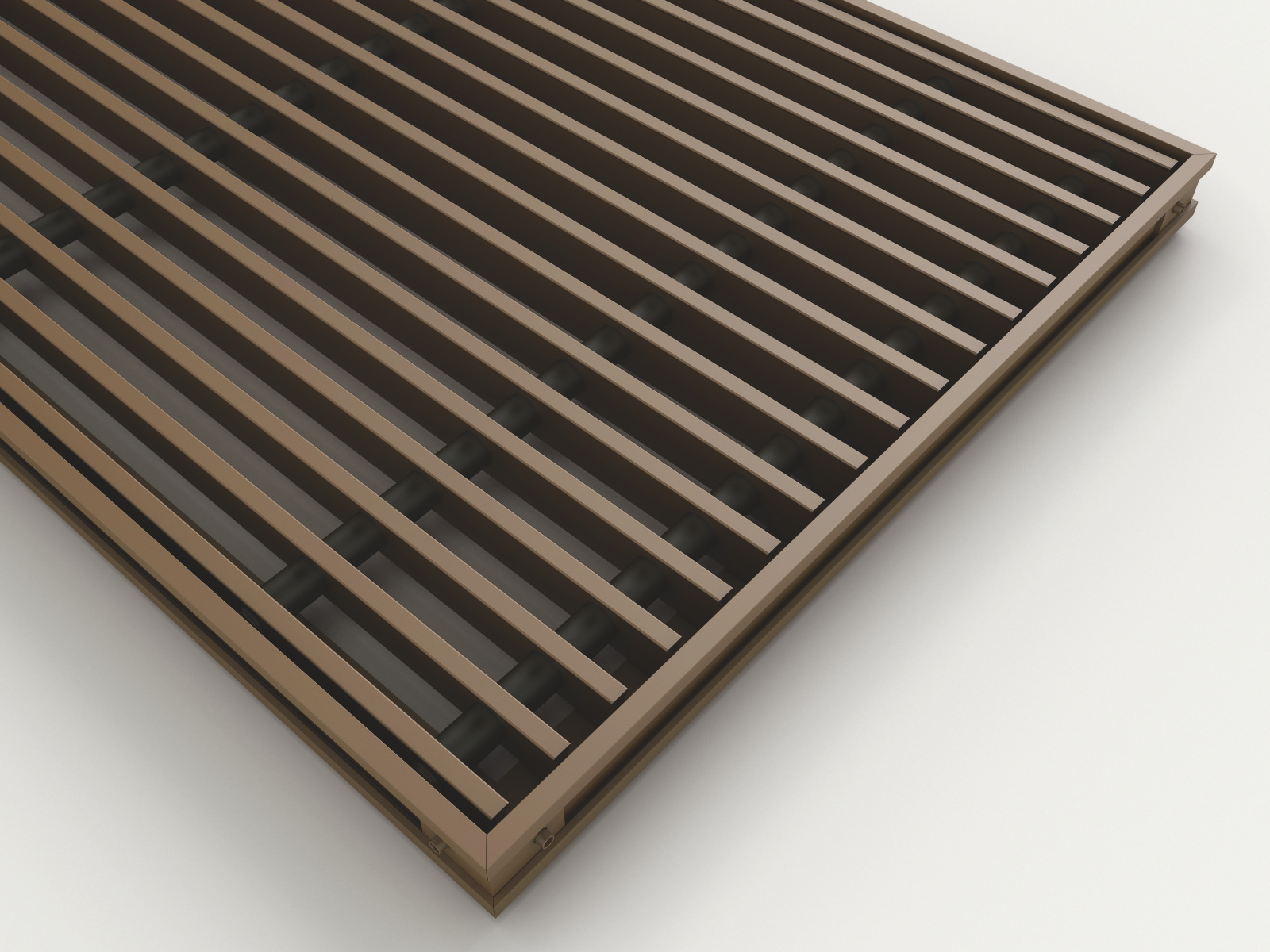

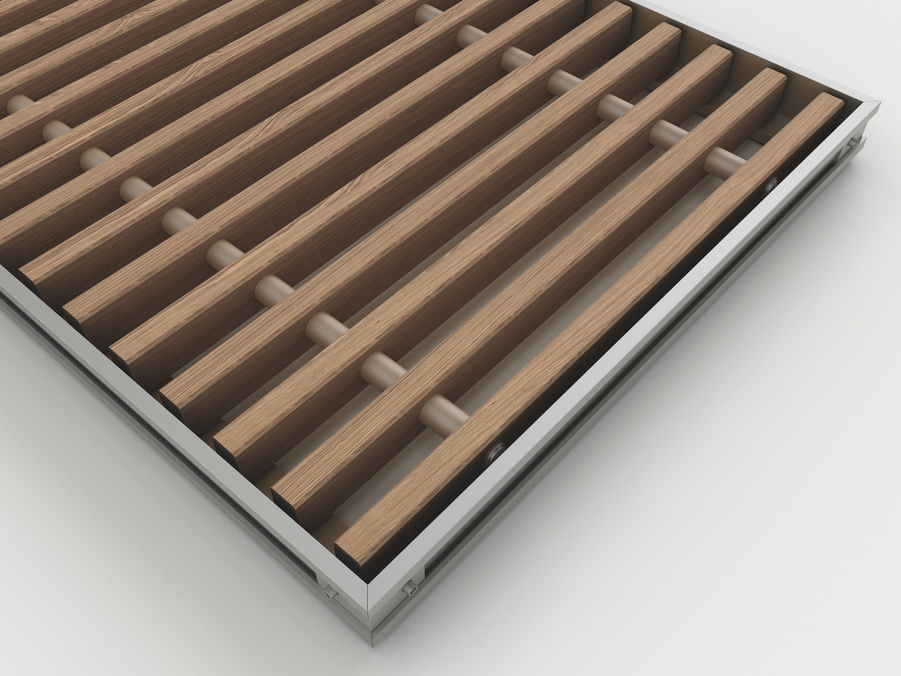

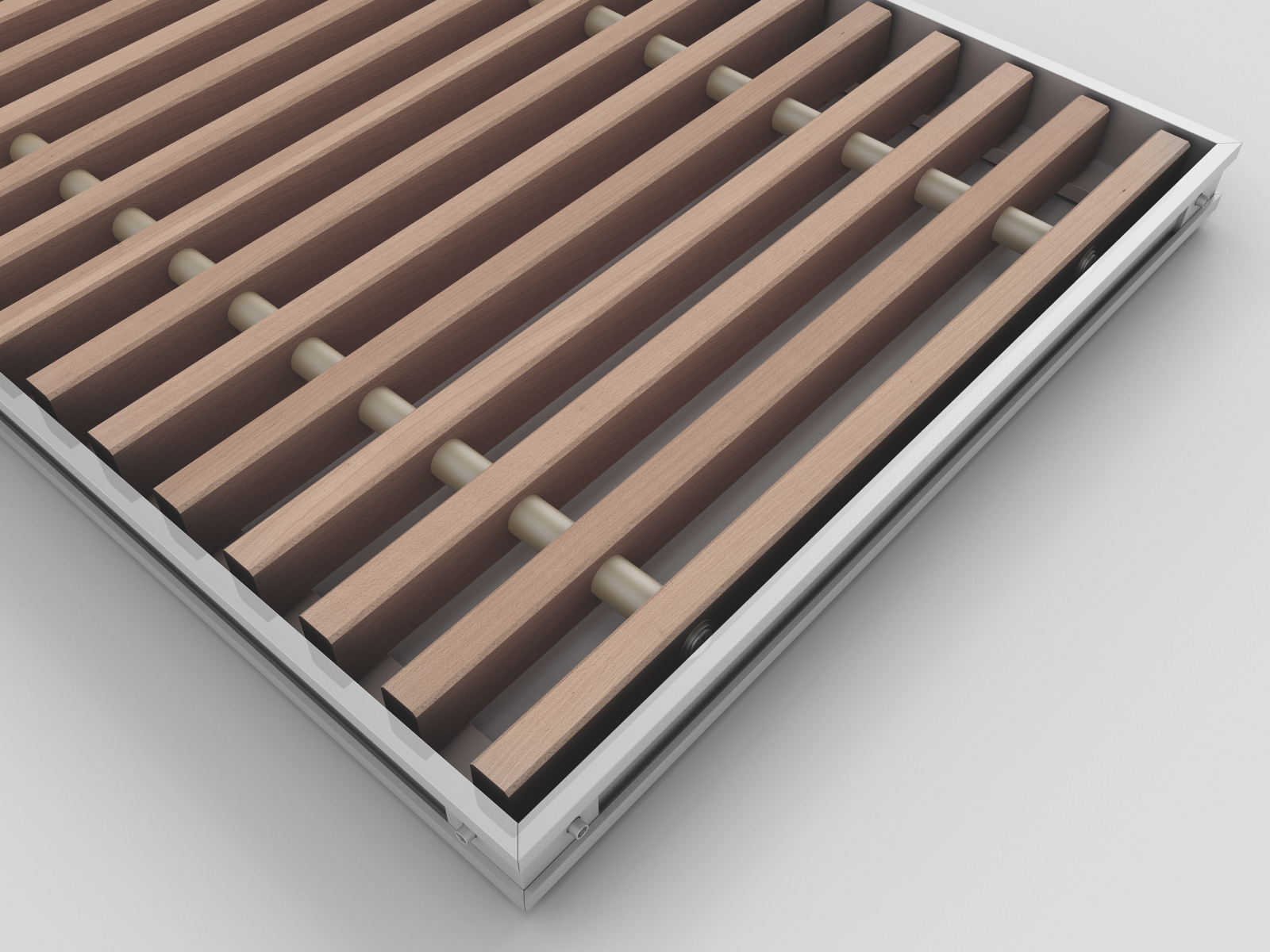

Le griglie design di copertura possono essere personalizzate in modo ottimale, sia come variante ad angolo a 45° o 90°, sia con scanalature su misura.
Adatte ai modelli di convettori ad incasso supportati da ventilatore: UFT-07-25 e UFT-07-34.
Sì. Le griglie sono antiscivolo e robuste. Si consiglia tuttavia di rinunciare all'installazione di convettori ad incasso in un punto di passaggio molto frequentato.
Motivi: eccessiva sporcizia e usura delle griglie, nonché elevata dispersione termica in modalità di riscaldamento.
In generale non bisogna collocare alcun mobile sui convettori ad incasso. Ciò interromperebbe o addirittura impedirebbe la convezione e quindi la resa termica. Le gambe delle sedie, ad esempio, potrebbero inoltre danneggiare le griglie o provocare cadute.
I convettori ad incasso sono facili da pulire. Sollevare la griglia di copertura e utilizzare un aspirapolvere per rimuovere la polvere e lo sporco presenti nella vasca a pavimento.
A seconda della situazione è sufficiente effettuare una pulizia con l'aspirapolvere ogni 2-4 mesi.
Le tende lunghe fino al pavimento comprometterebbero fortemente la circolazione dell'aria e quindi la convezione sulla facciata finestrata.
Sia gli schermi ombreggianti che quelli per la privacy devono essere installati sul lato esterno della finestra.
Il sistema di riscaldamento deve consentire il Free Cooling, cioè essere in grado di fornire acqua di raffreddamento in estate. Molte pompe di calore ad acqua glicolica/acqua sono in grado di farlo.
Un'altra opzione è quella di una batteria di riscaldamento e raffrescamento aggiuntiva (messa a disposizione dal cliente) per fornire acqua di raffreddamento.

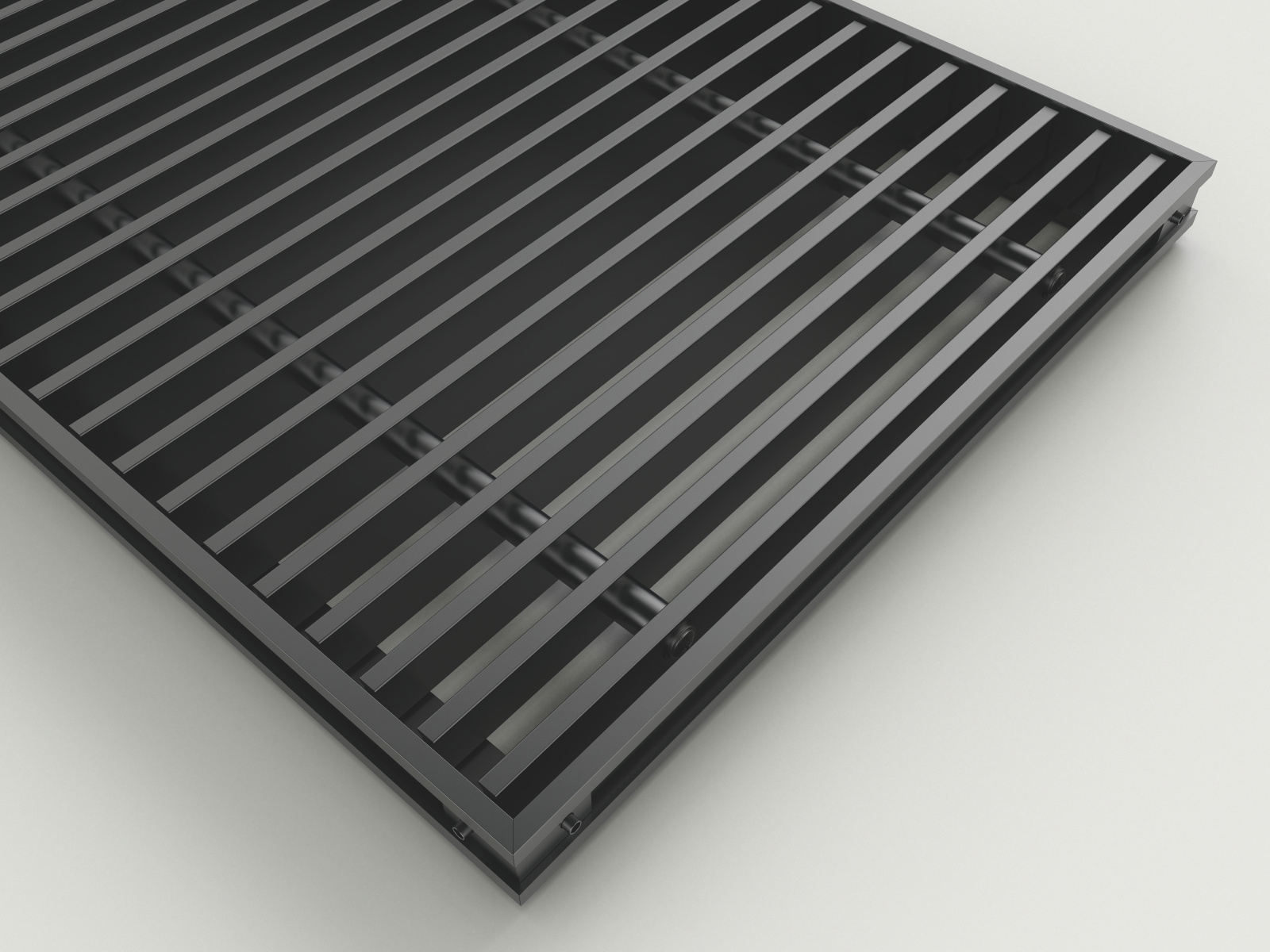

Il pannello di montaggio è in alluminio anodizzato non verniciato. È disponibile anche in bronzo anodizzato e nero anodizzato.

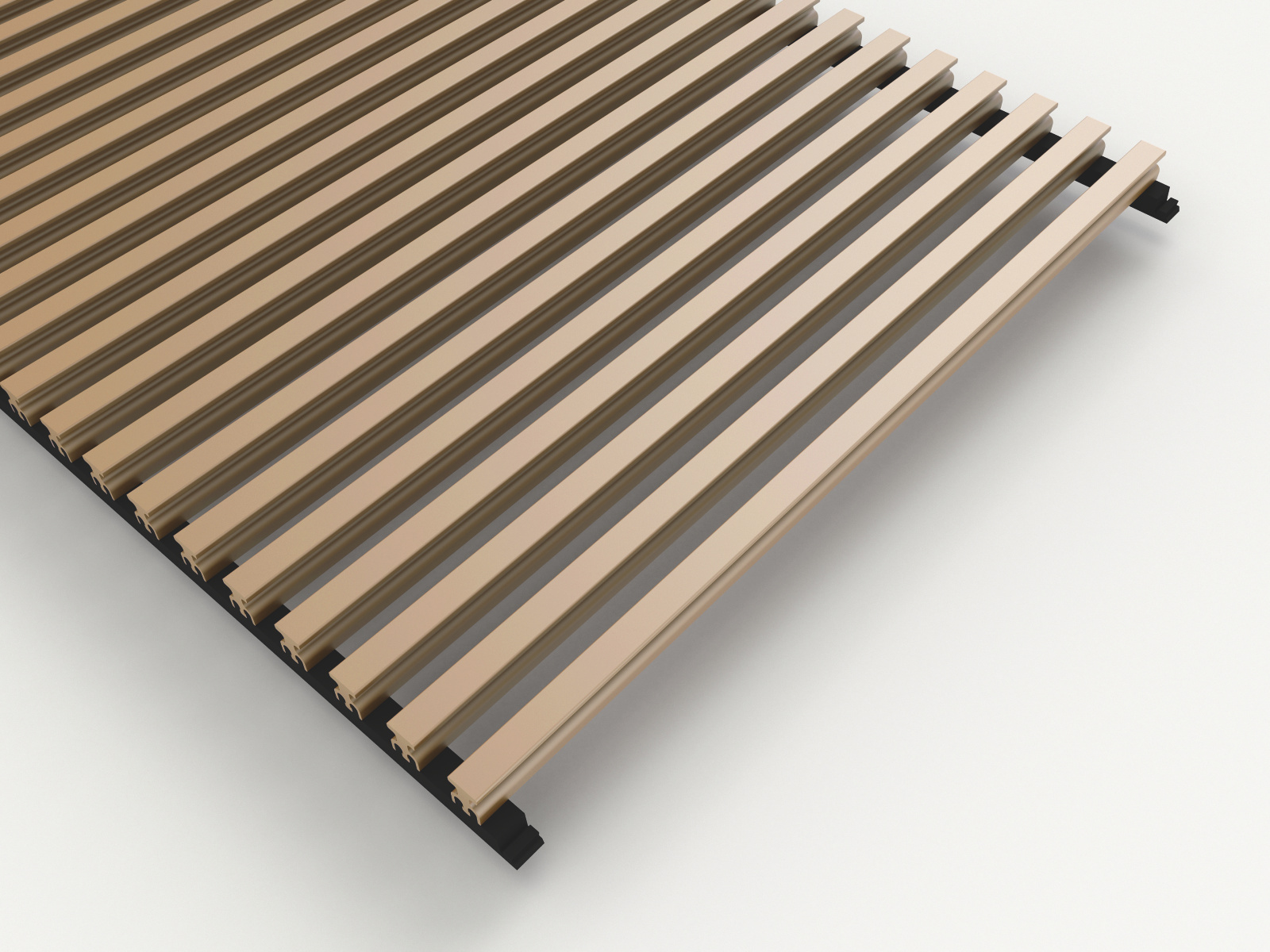

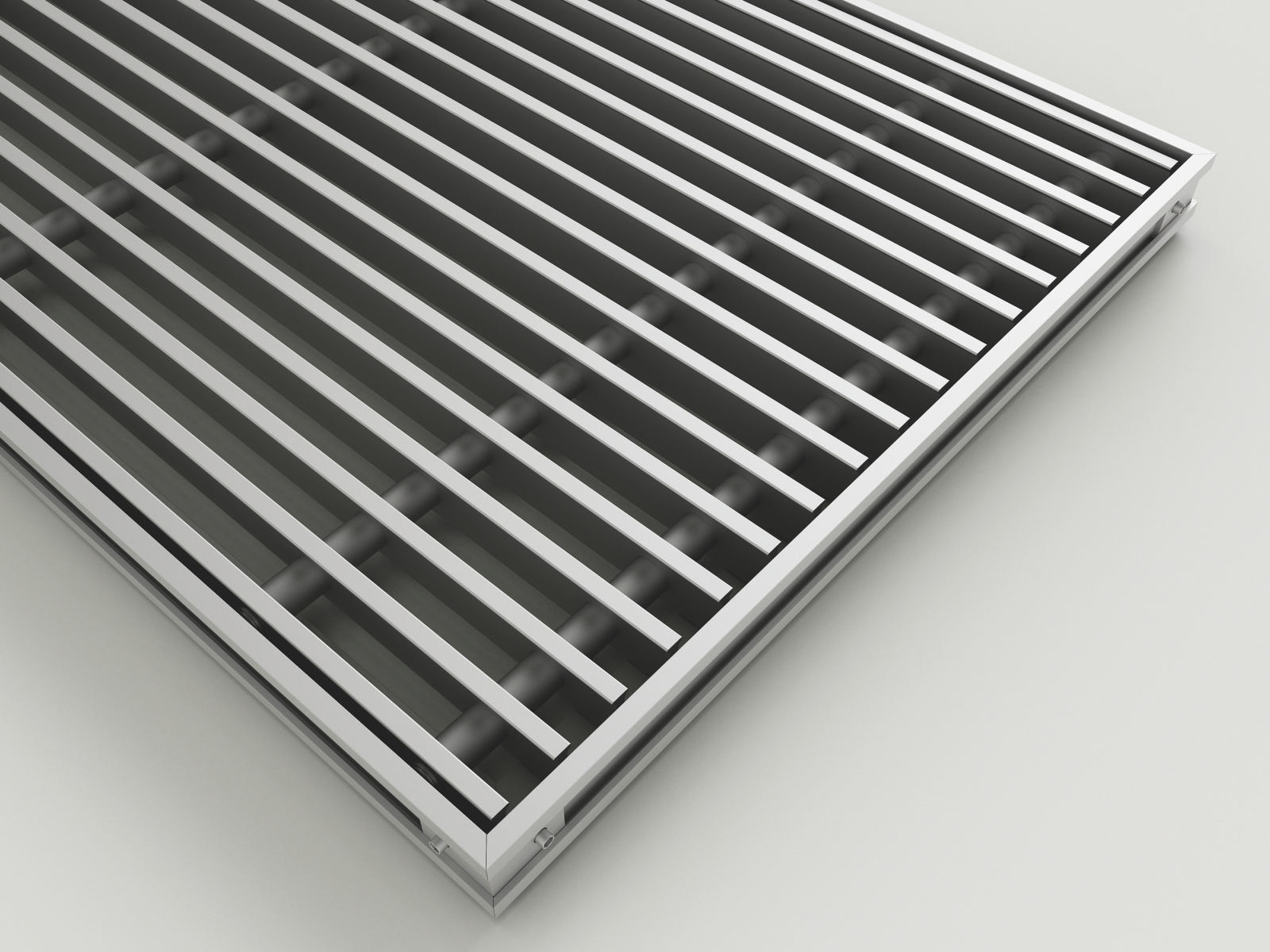

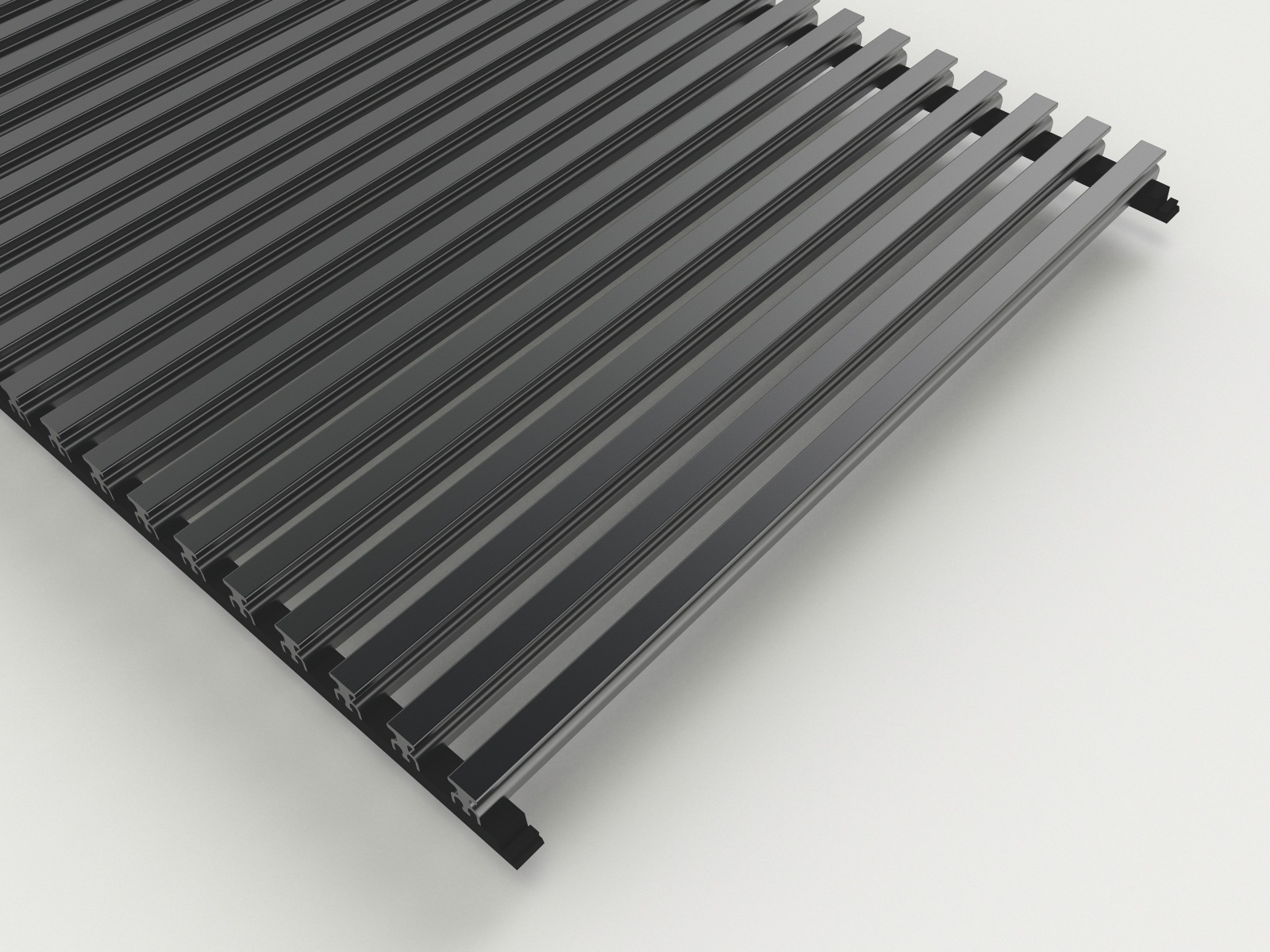

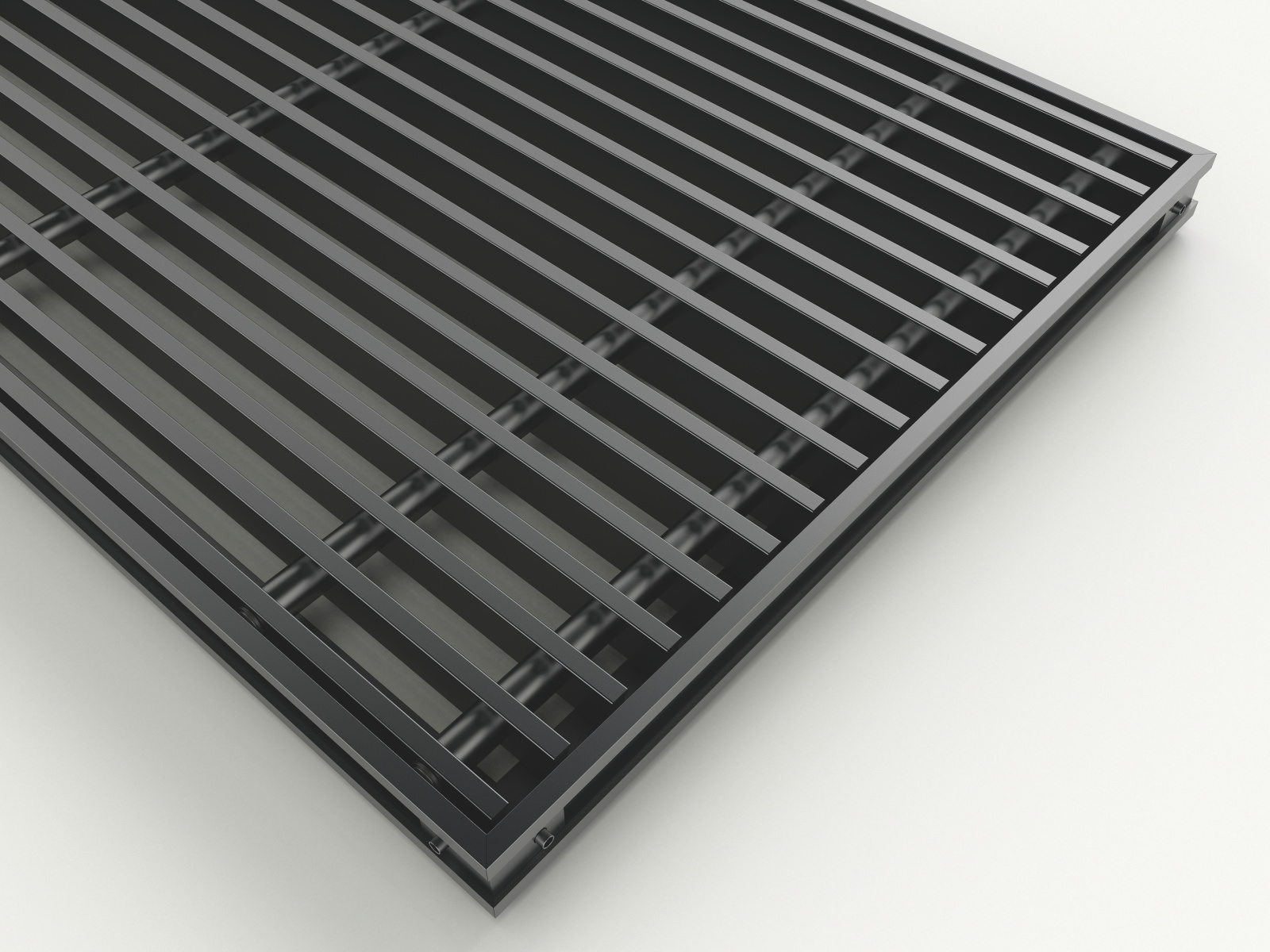

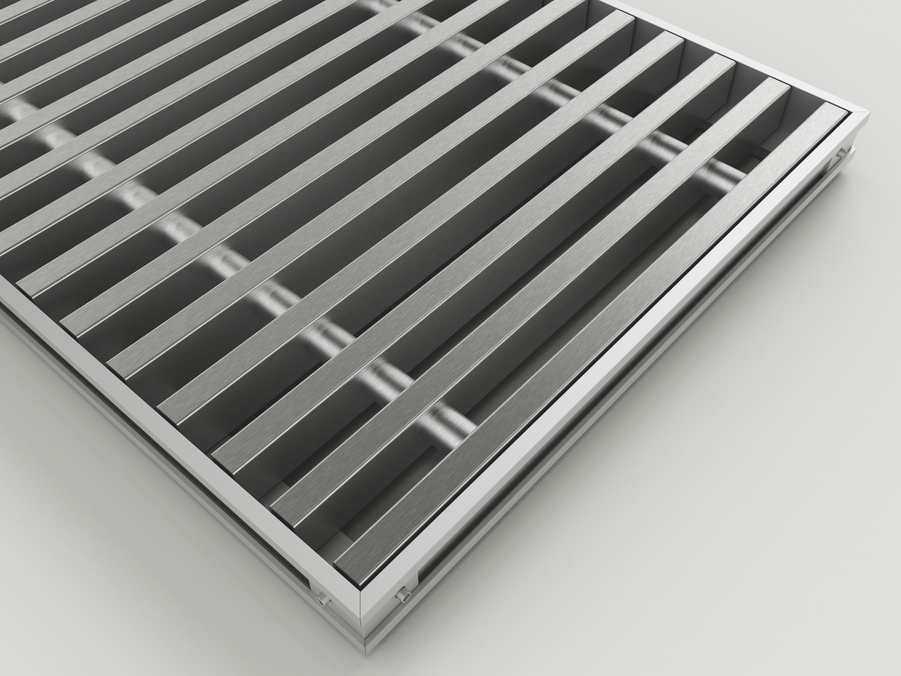

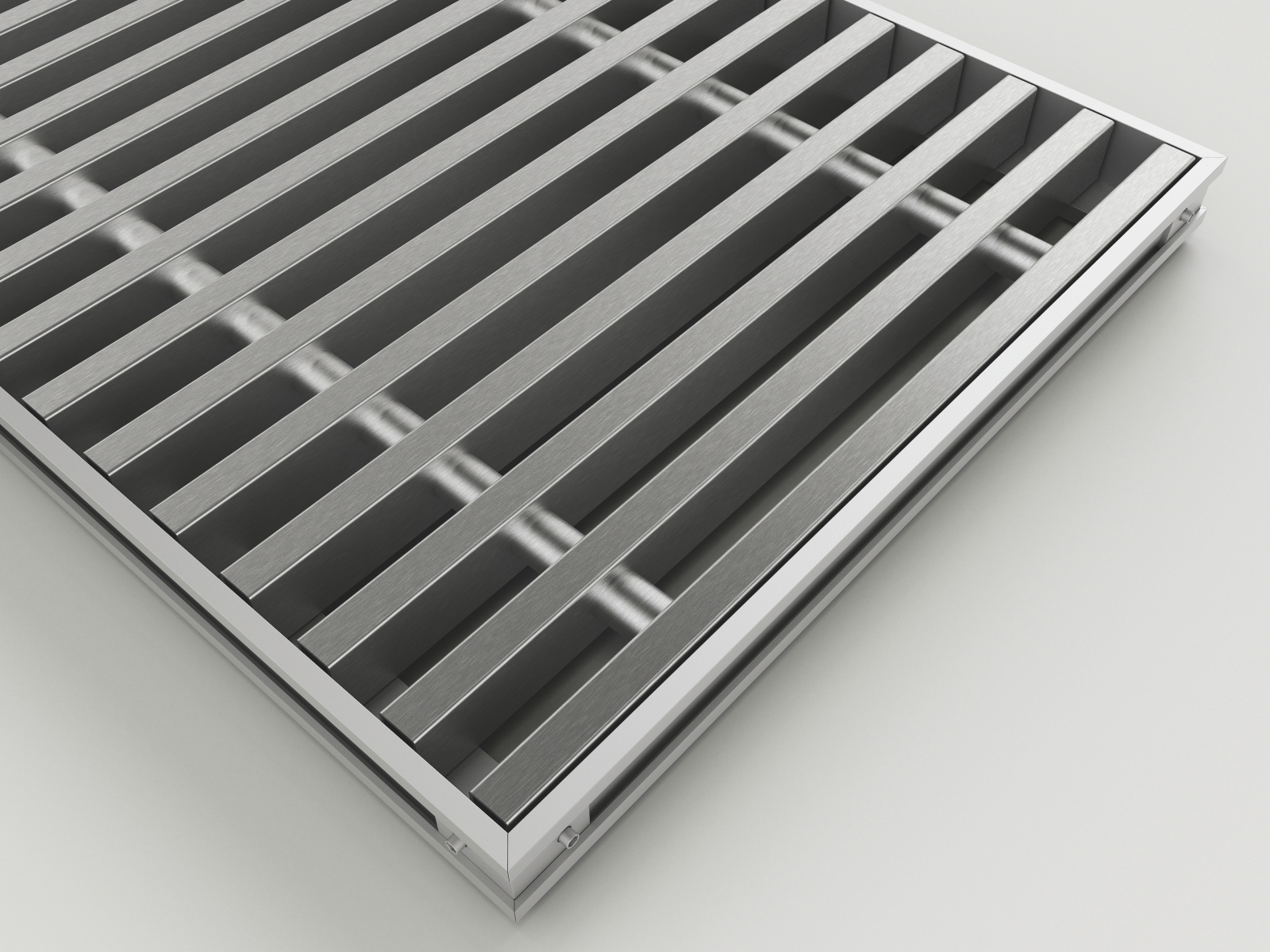

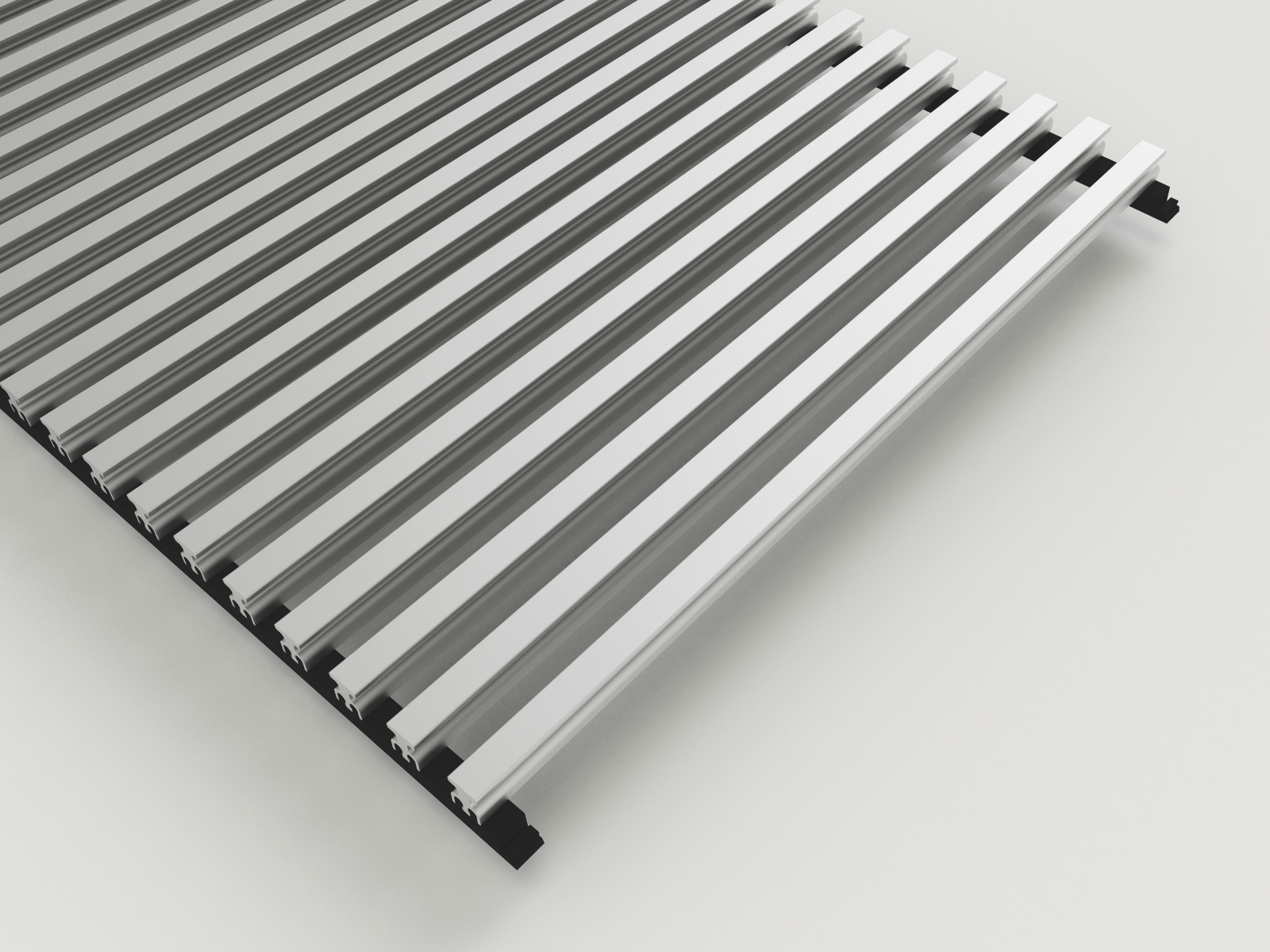

Le griglie trasversali in acciaio inossidabile sono particolarmente robuste e resistenti.
Le speciali griglie di copertura basse sono adatte ai modelli di convettori ad incasso con ventilatore UFT-07-25 e UFT-07-34. Entrambi i modelli hanno un'altezza della vasca a pavimento di soli 70 mm. Sono utilizzati soprattutto in caso di ristrutturazioni in cui il sottofondo ha spesso un'altezza limitata.
